GEF-HDFST-MOD-16416-HDELR modularer 16x16 HDMI Matrix-Switch
Die Modulare 16x16 HDMI Matrix aus der GefenPRO Serie ist voll HDCP tauglich und mit Gefen FST ausgestattet. Sie bietet Integratoren im Pro-AV Bereich, aber auch Anwendern aus dem Rental & Staging Geschäft eine professionelle Lösung für die Verschaltung und Verteilung von bis zu 16 Quellen und 16 Senken bei voller Unterstützung von FullHD HDMI Signalen. Eine Neuheit in dieser Serie ist ein zusätzlicher HDMI Monitorausgang, der es ermöglicht, jedes der 16 Eingangssignale einzeln zu kontrollieren.
Durch die modulare Ausführung der Matrix stehen zwei Steckplätze zur Verfügung, die sich mit unterschiedlichen Ausgangskarten bestücken lassen. Neben der 8-fach HDMI Ausgangskarte steht eine 8-fach ELR-POL Extender Ausgangskarte zur Verfügung, die auf HDBaseT® Technologie beruht. Damit wird die Übertragungslösung zur Versorgung entfernter Displays direkt in die Matrix integriert, um Strecken von 100m über übliches Cat.5e (oder besser) Installationskabel zu überbrücken. Durch die Extenderlösung werden nicht nur die Receiver mit der notwendigen Betriebsspannung versorgt, sondern auch Infrarot Steuersignale in beide Richtungen übertragen. Somit können sowohl entfernte Displays von der Matrix aus als auch die angeschlossenen Quellen und die Matrix selbst von entfernteren Punkten aus gesteuert werden.

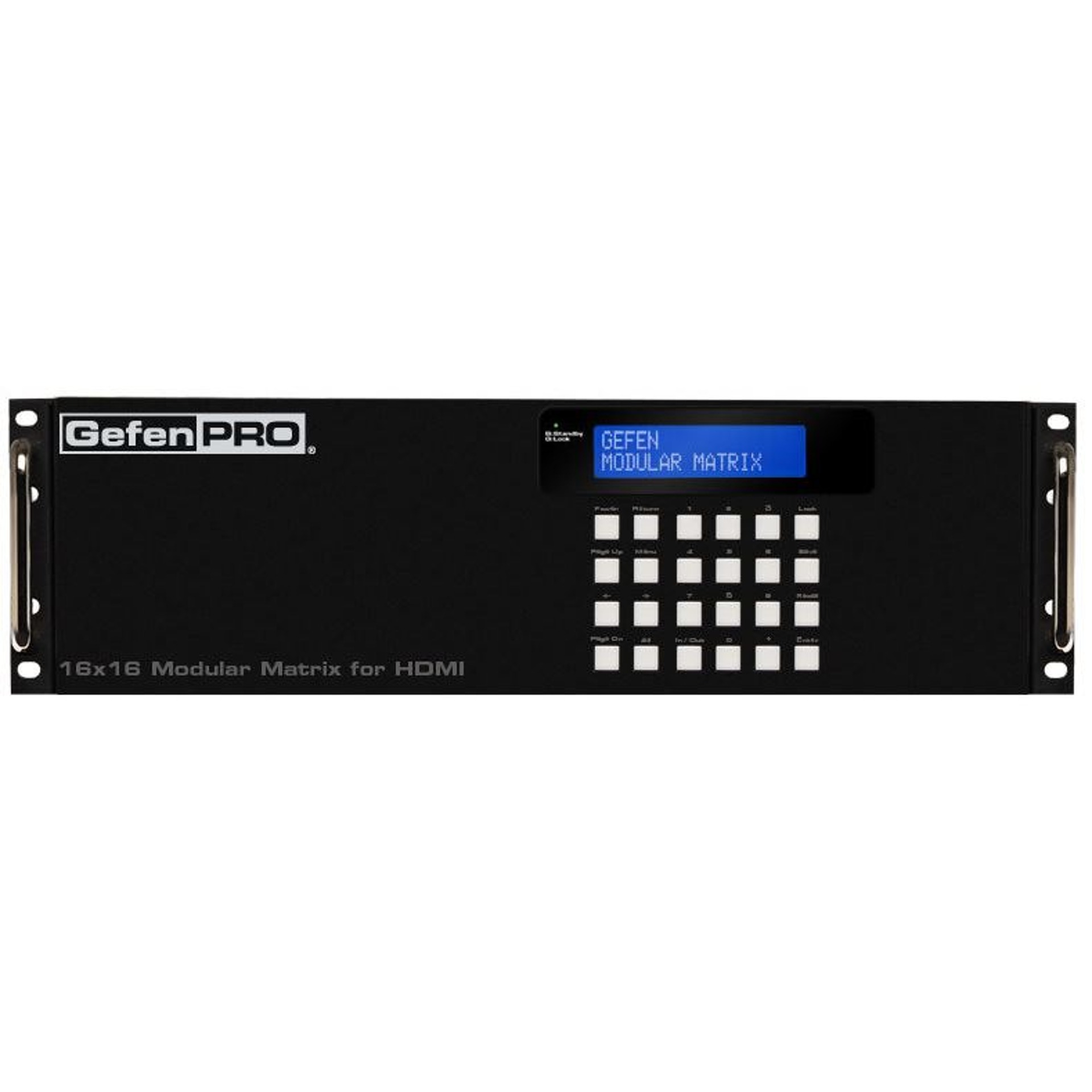

Das LC Display auf der Frontplatte der Matrix gibt Auskunft über den Routing Status der Quellen. Zur Steuerung der Matrix stehen vielfältige Lösungen zur Verfügung: Tastenfeld auf der Frontplatte zur lokalen Bedienung, IR Fernbedienung, serielle RS-232 Schnittstelle sowie ein IP-Port über den die Matrix via UDP, Telnet oder den integrierten Webbrowser gesteuert werden kann.
Im Betrieb auswechselbare, doppelt-redundante Netzteile ermöglichen einen unterbrechungsfreien 24/7 Betrieb ohne Ausfallzeiten wie es im professionellen Einsatz gefordert wird.
Technische Spezifikationen
- Max. TMDS Takt: 225 MHz
- Video Eingang: (16) HDMI Type A, 19-pin, Buchse, verschraubbar
- Video Ausgang:
- Matrix: (1) Monitor Ausgang: HDMI Type A, 19-pin, Buchse, verschraubbar
- (16) insgesamt, (2) Ausgangskarten, (8) pro Ausgangskarte:
- HDMI Ausgang: HDMI Type A, 19-pin, Buchse, verschraubbar
- ELR Ausgang: RJ-45, Buchse
- Receiver: (1) pro Receiver: HDMI Type A, 19-pin, Buchse, verschraubbar
- USB port: (1) Mini-B, Buchse, (nur FW Update)
- RS-232 Anschluss: DB-9, Buchse
- Netzwerk (LAN): RJ-45, Buchse
- IR Sensor: (1) Frontplatte
- IR Extender Anschluss:
- Matrix: (1) 3.5mm Mini Stereo Klinkenbuchse
- Receivers: (1) 3.5mm Mini Stereo Klinkenbuchse pro Receiver
- IR-Eingang: Matrix:
- (1) Summeneingang, 3.5mm Mini Klinkenbuchse
- (8) pro ELR Ausgangskarte, 3.5mm Mini Klinkenbuchse
- IR Ausgang: Matrix:
- (1) Summenausgang, 3.5mm Mini Klinkenbuchse
- (8) pro ELR Ausgangskarte, 3.5mm Mini Klinkenbuchse
- Receivers: (1) 3.5mm Mini Klinkenbuchse pro Receiver
- Netzteil: (2) 100 - 240V AC (hot-swappable)
- 19 Rackmontage: 3HE, Rackwinkel im Lieferumfang
- Maße (B x H x T):
- Matrix: 440mm x 130mm x 427mm, ohne Füße
- Receivers: 108mm x 26mm x 83mm
- Versandgewicht: 18,2 kg, inclusive 16 Receiver

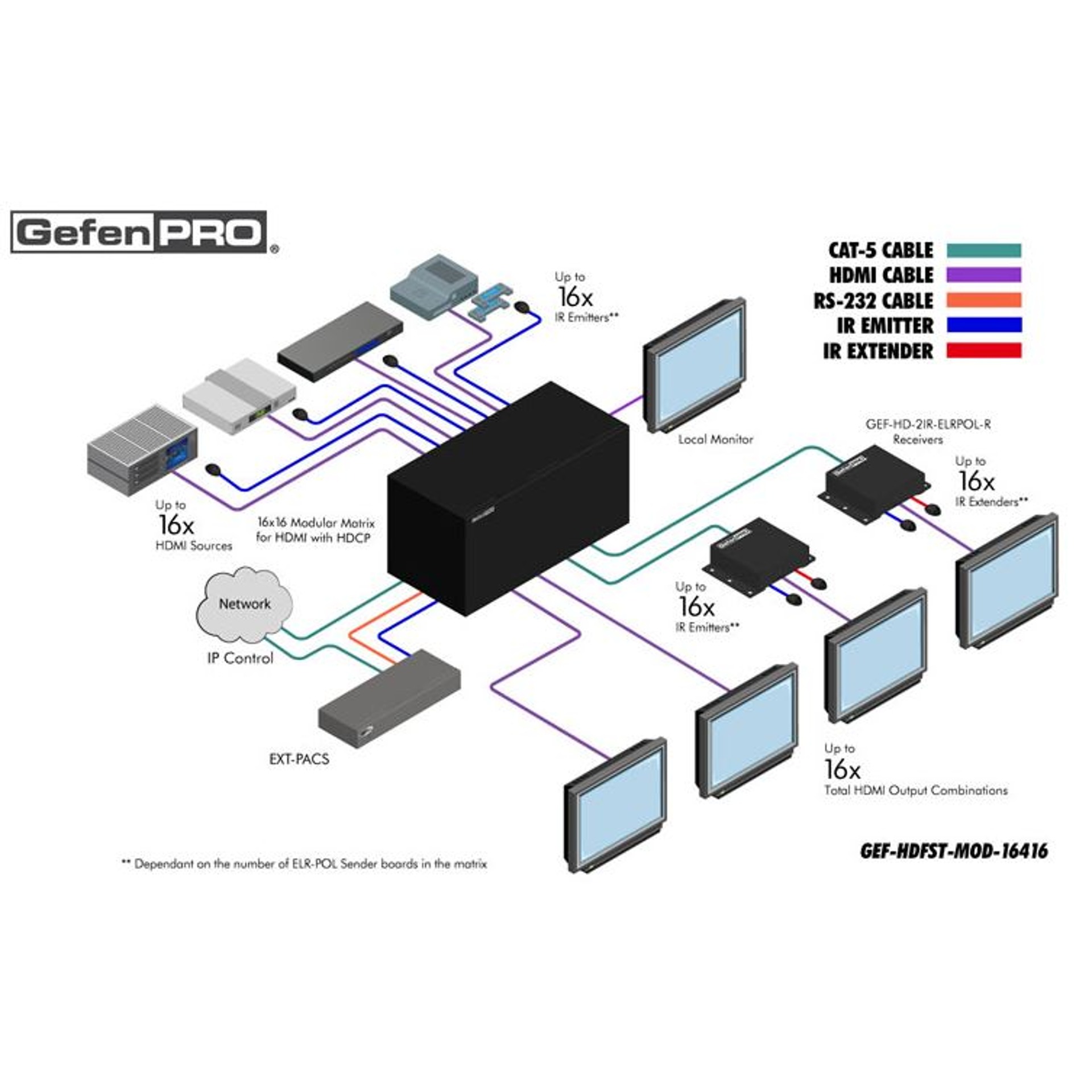

Diagramm
