Sichere Integration von Feldgeräten in moderne Leit- und Energiesysteme
Das industrielle Ethernet-Gateway ermöglicht die Protokollkonvertierung zwischen Modbus RTU/ASCII/TCP und IEC 60870-5-101/104. Mit zwei Ethernet-Ports, einem seriellen RS232/422/485-Port sowie integrierten Diagnose- und Monitoring Funktionen eignet sich die Lösung für Energie-, Infrastruktur- und SCADA-Anwendungen, bei denen unterschiedliche Kommunikationsprotokolle zuverlässig verbunden werden müssen.

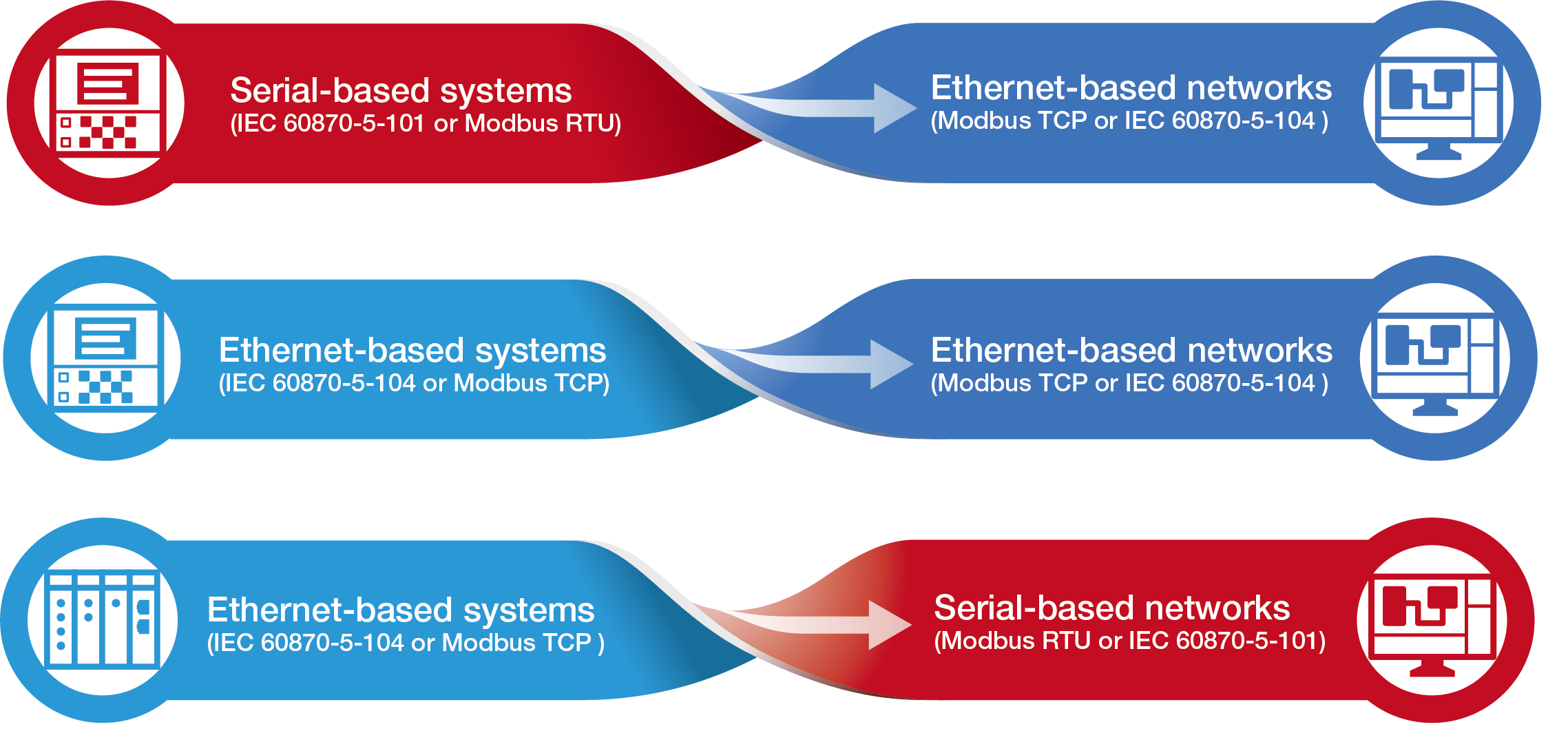

Modbus- und IEC-Protokolle effizient verbinden
In Energieversorgungsnetzen, Umspannwerken oder Infrastrukturanlagen kommen häufig unterschiedliche Protokolle parallel zum Einsatz. Das Gateway unterstützt:
- Modbus RTU/ASCII/TCP (Master/Client und Slave/Server)
- IEC 60870-5-101 (Master/Slave, symmetrisch/unsymmetrisch)
- IEC 60870-5-104 (Client/Server)
Modbus- oder IEC-101-Feldgeräte lassen sich dadurch strukturiert in IEC-104-Leitsysteme integrieren. Als Modbus Master/Client oder IEC-101 Master sammelt das Gateway Daten aus Bestandsanlagen und überträgt diese an moderne IEC-104-Systeme – eine typische Anforderung in Energie- und Netzleittechnikprojekten.
Einfache Konfiguration und sichere Inbetriebnahme
Die Konfiguration erfolgt über eine webbasierte Oberfläche mit Quick-Setup-Wizard. Die Protokollkonvertierung kann in wenigen Schritten eingerichtet werden, ohne komplexe Parametrierung.
Zur Betriebssicherheit tragen bei:
- microSD-Karte für Konfigurationsbackup und Ereignisprotokolle
- Redundante Dual-DC-Stromeingänge und Relaisausgang
- Integrierte Ethernet-Kaskadierung für vereinfachte Verkabelung
- Sicherheitsfeatures basierend auf IEC 62443
Diagnose, Monitoring und Wartung
Für Installations- und Wartungsphasen bietet das Gateway integriertes Protokoll-Datenverkehrsmonitoring für Modbus und IEC 101/104.
Die Protokolle können analysiert werden – auch mit gängigen Tools wie Wireshark – um Kommunikationsprobleme gezielt zu identifizieren.
Zusätzlich stehen zur Verfügung:
- System-Log-Funktion zur Ereignisaufzeichnung
- Remote-Zugriff auf Logdaten über die Webkonsole
- Statusmonitoring mit Benachrichtigung an PSCADA-Systeme
- Fehlerschutzfunktionen bei Kommunikationsabbrüchen
Damit eignet sich das Gerät für langfristige, stabile Anwendungen in Energie-, Infrastruktur- und Automatisierungsprojekten.

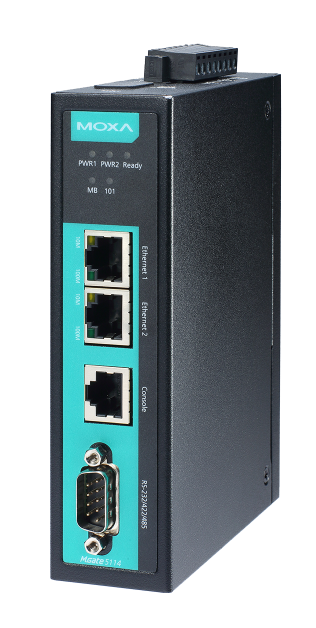

Industrietaugliche Ausführung für anspruchsvolle Umgebungen
Das Gateway verfügt über:
- 2 Ethernet-Ports
- 1 seriellen RS232/422/485-Port
- 2 kV Isolierungsschutz am seriellen Port
- Modelle mit erweitertem Temperaturbereich von -40 bis +75 °C
Diese Eigenschaften machen die Lösung für industrielle Energie- und SCADA-Infrastrukturen besonders geeignet.
Integration in bestehende Energie- und Infrastruktursysteme
In Projekten mit Energieversorgern, Netzbetreibern und Infrastrukturbetreibern in Österreich werden häufig bestehende Modbus- oder IEC-101-Feldgeräte in moderne IEC-104-Leitsysteme integriert. Dabei geht es nicht nur um die reine Protokollkonvertierung, sondern um stabile, langfristig wartbare Kommunikationsstrukturen. Als Lösungspartner unterstützt BellEquip bei der Auswahl geeigneter Gateway-Technologien und bei der Integration in bestehende SCADA- und Energieinfrastrukturen.
