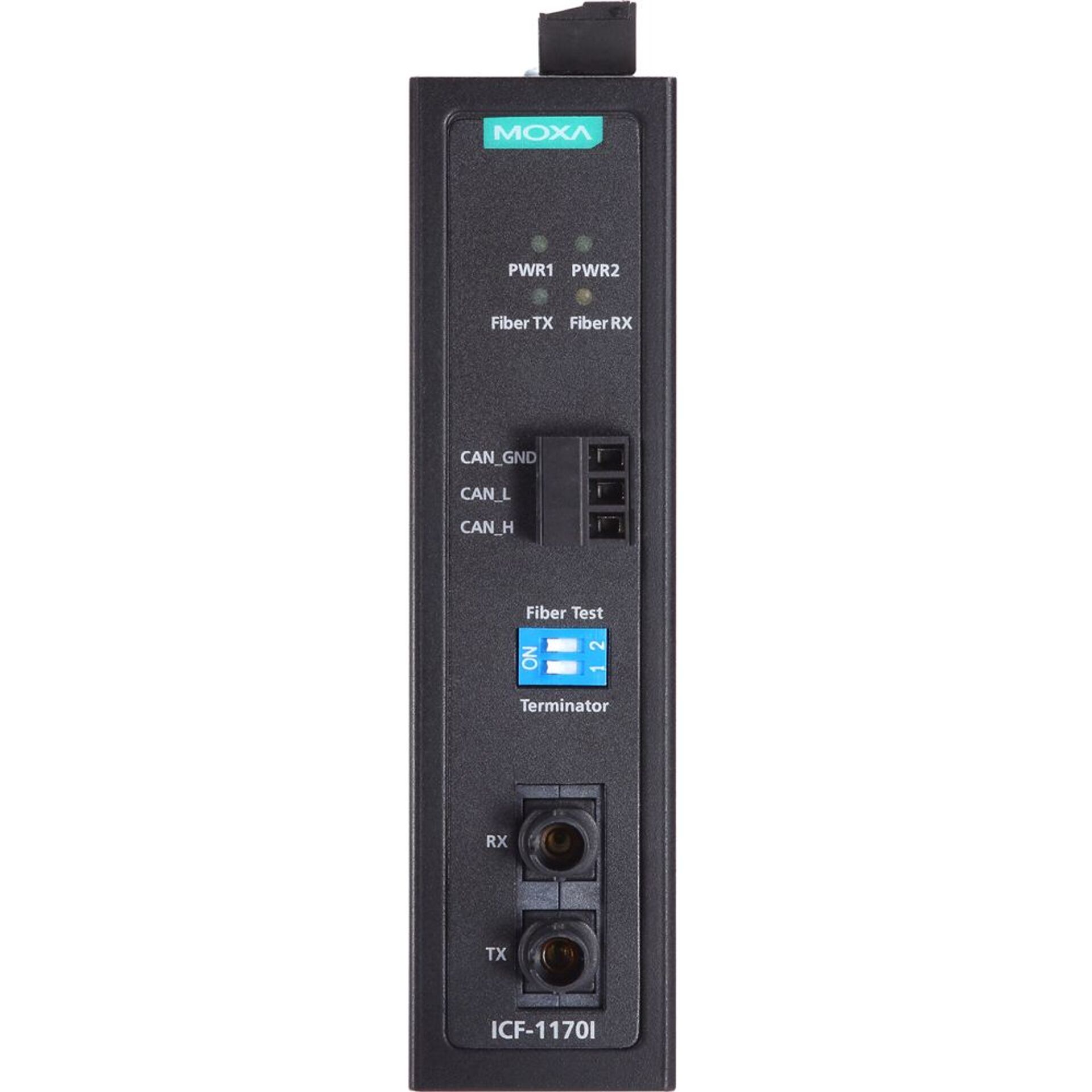

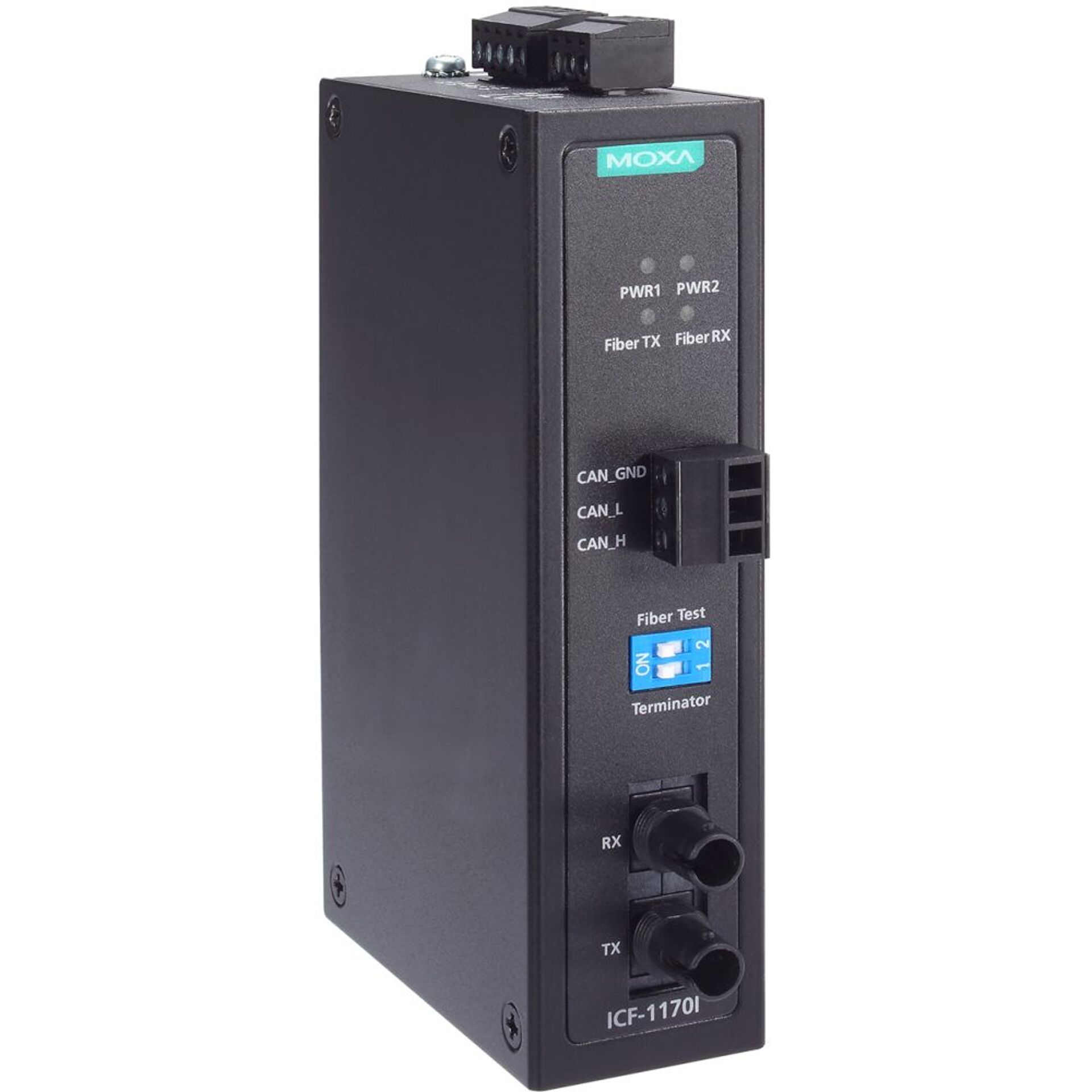

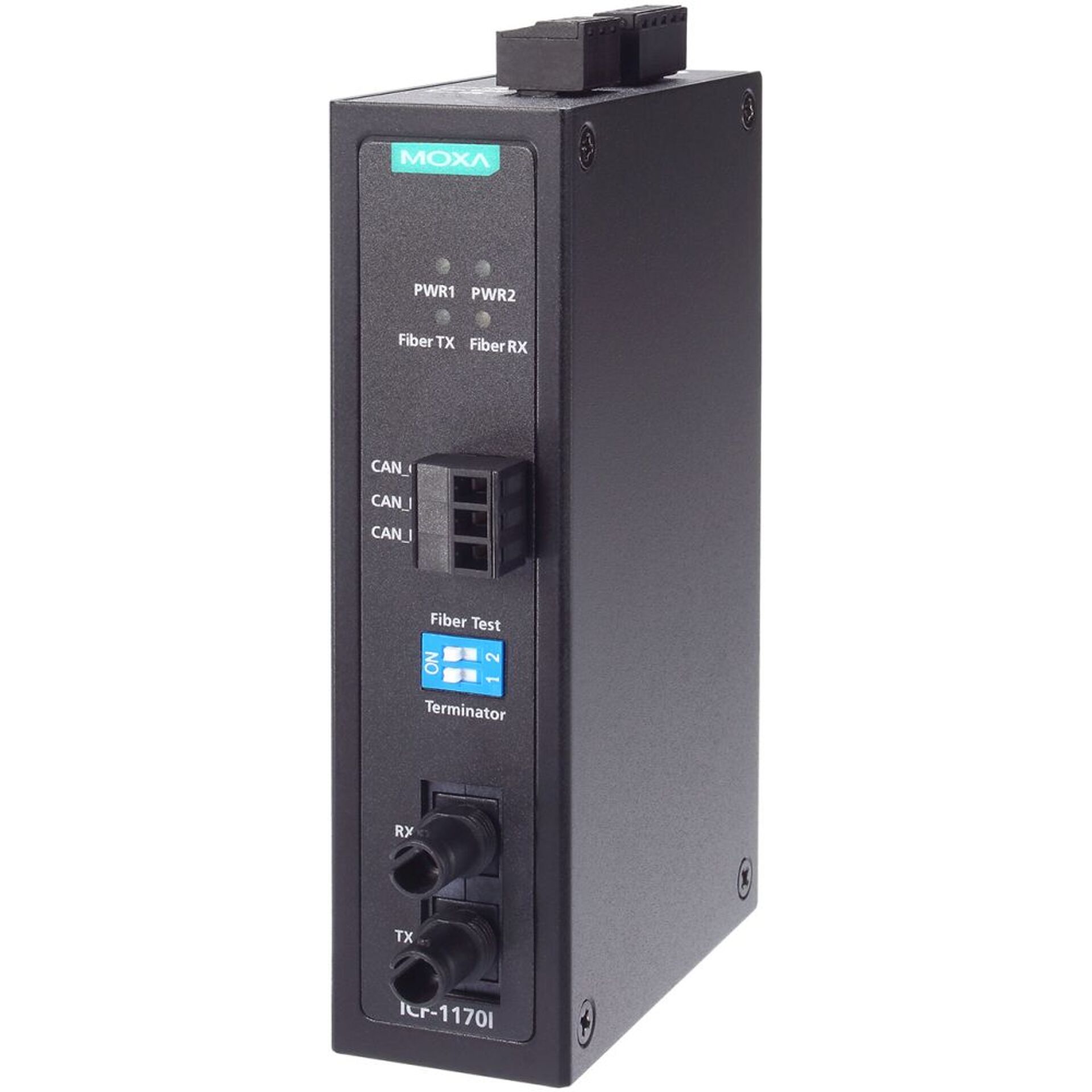

ICF-1170I Serie – Industrieller CAN-Bus zu Multi-Mode Glasfaser Konverter von Moxa
Die Konverter der ICF-1170I Serie sind ideal für das Konvertieren von CAN-Signalen zu Glasfaser und können diese über ein Glasfaser Kabel bis zu 2 km weit übertragen. Sie bietet außerdem 2 KV optische Isolation für das CAN-Bus System und zwei Stromeingänge mit Alarmkontakt Relais, die eine redundanten Stromversorgung ermöglichen. Die ICF-1170I CAN-Bus zu Glasfaser Konverter liefern auch Baudraten von bis zu 1 Mbps und nutzen einen DIP-Switch für das Aktivieren des Glasfaser Test Modus.
Glasfaser Test Modus
Der Glasfaser Test Modus überprüft die Glasfaserverbindung zwischen ICF-1170I-Einheiten. So kann schnell und einfach festgestellt werden, ob die Glasfaserkabel Daten korrekt übermitteln. Im Test sendet der Glasfaser-Signalsender (TX) kontinuierlich Datensignale, wobei das "Fiber TX"-LED aufleuchtet. Auf der anderen Seite des Verbindungspfades empfängt ein weiterer ICF-1170I (RX) das Datensignal des TX-Gerätes, und sein "Fiber RX"-LED wird aufleuchten.
Eigenschaften
- CAN-Bus zu Multi-Mode Glasfaser Konverter
- Verfügt über einen 100 Mbps Multi-Mode ST Glasfaser Anschluss
- Hat einen 3-poligen CAN-Bus Klemmblock (CAN_GND CAN_L//CAN_H)
- Ermöglicht das Konvertieren von CAN-Signalen zu Glaserfaser und umgekehrt
- Nutzt einen DIP Switch für das Aktivieren des Glaserfaser Test Modus
- Ist mit 2x redundanten 12-48 VDC Stromeingängen (Klemmblöcken) ausgestattet
- Kann die Daten über ein Glasfaser Kabel bis zu 2 km weit übertragen
- Bietet einen DIP Switch für 120 Ohm Terminal-Widerstand
- Liefert LEDs für Fiber TX, Fiber RX, Power 1, Power 2
- Profitiert von einem IP30 konformen Metallgehäuse
- Hat 2 kV optischer Isolation und 15 kV ESD Schutz
- Verfügt über eine Baudrate von bis zu 1 Mbps
- Eignet sich für die Montage auf Hutschienen
- Erfüllt dem ISO 11898 Standard
- Betriebstemperatur
- Standard: 0 °C bis 60 °C
- T-Modell: -40 °C bis 85 °C
- Größe (L x B x H): 3.0 x 7.0 x 11.5 cm
- Gewicht: ca. 0.18 kg
