Multi Power2 – Modulare 120-600 kVA USV Anlagen von Riello UPS mit einem Wirkungsgrad von bis zu 98.1% und einem Leistungsfaktor von 1
Die Multi Power2 Produktreihe umfasst mehrere modulare USV Anlagen, die in verschiedenen Größen verfügbar sind und bis zu 120 kVA oder 600 kVA Ausgangsleistung bieten können. Sie sind in zwei Gruppen, M2X und MP2, aufgeteilt, die entweder mit 15 kW und 30 kW oder 67 kW Power Modulen kompatibel sind. Ein Teil dieser Module basiert auf einer Siliziumkarbid-Technologie (SiC), welche die Kühlanforderungen reduziert und die Nachhaltigkeit verbessert. Alle diese USV Anlagen haben 3-phasige Ein-/Ausgänge, einen Ausgangsleistungsfaktor von 1 (1 kVA = 1 kW) und einen Wirkungsgrad von bis zu 98.1% im Efficiency ON LINE Modus. Die Multi Power 2 USVs liefern selbst bei Temperaturen bis 40 °C die volle Leistung und bieten meist auch einen integrierten Bypass, der für die maximale Leistung ausgelegt ist, um selbst hohe Kurzschlussströme abführen zu können. Sie erlauben es im ON-LINE Doppelwandermodus außerdem die Power Module während dem laufenden Betrieb auszutauschen. Die Module haben zudem integrierte Sensoren, die es erleichtern die Betriebs- und Umgebungswerte zu messen. Eine Parallelschaltung mit bis zu fünf weiteren Multi Power2 USV Anlagen ist ebenfalls möglich, um eine maximale Ausgangsleistung von 3600 kVA liefern zu können. Die PCS, PCM und PC0 Modelle müssen gemeinsam mit BTC Batterieschränken eingesetzt werden, da nur die CBC Varianten über integrierte Batteriefächer verfügen.
Multi Power2 - M2X
Die M2X Varianten der Multi Power2 Produktreihe unterstützten nur die 15 kW und 30 kW Power Module und können daher zwischen 15 bis 120 kW Ausgangsleistung liefern. Sie sind in drei Varianten verfügbar, dem M2X 120 PCS Power Cabinet mit fünf Power Module und keinen integrierten Batteriemodulen, dem M2X 90 CBC 4 Combo Cabinet mit drei Power Modulen und vier Batteriefächern oder dem M2X 120 CBC 6 Combo Cabinet mit fünf Power Modulen und sechs Batteriefächern.
Multi Power2 – MP2

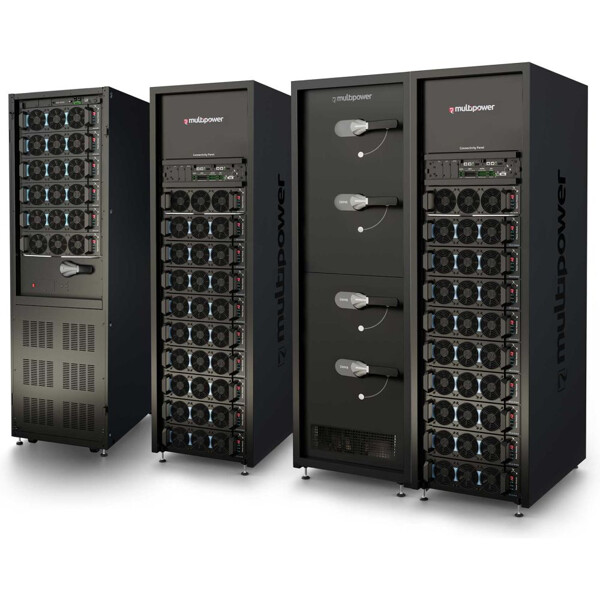

Die MP2 Modelle der Multi Power2 USV Anlagen sind Power Cabinets mit bis zu 600 kW Leistung, die entweder mit IGBT oder SiC (Siliziumkarbid) basierten Power Module ausgestattet werden können. Diese liefern je bis zu 67 kW und sind optisch nur anhand des färbigen Bereichs auf der Vorderseite (IGMP = weiß und SiC = blau) zu unterscheiden. Diese Baureihe beinhaltet Versionen mit bis zu 300 kW (MP2 300), 500 kW (MP2 500) oder 600 kW (MP2 600), anhand deren Endung (PC0, PCM und PCS) festgestellt werden kann, welche Features sie bieten. PC0 sind Einheiten ohne Schalter, PCM Modelle haben einen integrierten manuellen Bypass und PCS Varianten bieten Eingangs-, Bypass-, manuelle Bypass- und Ausgangsschalter.
Eigenschaften
- Modulare 120-600 kVA USV Anlagen
- Bieten 3-phasige Eingänge und Ausgänge (3:3)
- Können in M2X und MP2 Varianten aufgeteilt werden
- M2X: 15-30 kW Power Module, liefern bis zu 120 kVA/kW
- MP2: 67 kW IGBT oder SiC Power Module, max. 600 kVA/kW
- Verfügen über einen Ausgangsleistungsfaktor von 1 (1 kVA = 1 kW)
- Unterstützen Parallel geschaltete Systeme mit bis zu 3600 kW (6x 600 kW)
- Profitieren von einer hohen Leistungsdichte, Betriebseffizienz und Flexibilität
- Haben einen Wirkungsgrad von bis zu 98.1% im ON LINE Doppelwandler Modus
- Können Messwerte und wichtige Informationen auf dem Touchscreen Display anzeigen
- Bieten eine System Monitoring Unit (SMA) mit I/Os, Kommunikationssteckern, einem R.E.P.O. Port, einem DP Anschluss, einem Service Port und einem NetMan 208 Slot
- Die Interleaving-Technologie verringert Ripple-Ströme und erhöht dadurch die Lebensdauer der Batterien und DC-Kondensatoren
- Jedes Modul hat integrierte Sensoren für die Überwachung der Betriebs- und Umgebungswerte
- Sind mit verschiedenen Konfigurationen und Schranktypen verfügbar:
- PC0: Ohne Schalter für einfachere Integration
- PCM: Mit einem integrierten manuellen Bypass Switch
- PCS: Mit Eingangs-, Bypass-, manuellen Bypass- und Ausgangsschaltern
- CBC: Combo Kabinett mit integrierten Batteriemodulen
- Im Efficiency Control Modus werden nur notwendige Power Module aktiviert
- Bieten Lüfterüberwachung, Rückspeiseerkennung und Schutz (Backfeed)
- Sind standardmäßig mit einer NetMan 208 Netzwerkkarte ausgestattet
- Haben auch 2x Steckplätze für optionales Kommunikationszubehör
- Die passenden Batterieschränke sind separat erhältlich
- Betriebstemperaturbereich: 0 °C bis 40 °C
- Größe (L x B x H)
- M2X 120 PCS: 60.0 x 94.0 x 159.0 cm
- M2X 90 CBC: 60.0 x 98.5 x 159.0 cm
- M2X 120 CBC: 60.0 x 98.5 x 199.5 cm
- MP2 300 PCM: 60.0 x 94.0 x 199.5 cm
- MP2 500 PCM: 60.0 x 87.0 x 199.7 cm
- MP2 600 PC0: 100.0 x 99.0 x 199.7 cm
- MP2 600 PCS: 120.0 x 99.0 x 199.7 cm
- Gewicht
- M2X 120 PCS: ca. 301 kg
- M2X 90 CBC: ca. 790 kg
- M2X 120 CBC: ca. 1148 kg
- MP2 300 PCM: ca. 429 kg
- MP2 500 PCM: ca. 640 kg
- MP2 600 PC0: ca. 800 kg
- MP2 600 PCS: ca. 930 kg
