GEF-HDVI-2-3GSDIS - HDMI & DVI auf 3GSDI Scaler

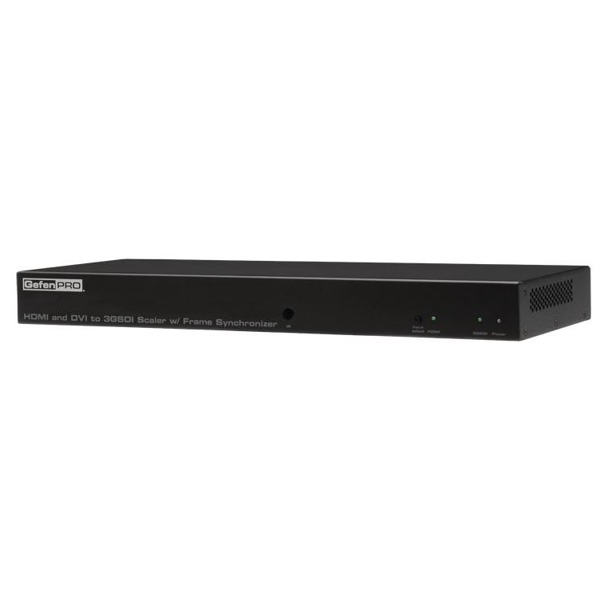

GEF-HDVI-2-3GSDIS von Gefen ist ein HDMI & DVI auf 3GSDI Video Scaler.
GEF-HDVI-2-3GSDIS von Gefen ist ein HDMI & DVI auf 3GSDI Video Scaler.
Vorderseite des GEF-HDVI-2-3GSDIS HDMI und DVI auf 3GSDI Video Scalers von Gefen.
Rückseite mit Anschlüssen des GEF-HDVI-2-3GSDIS DVI & HDMI auf 3GSDI Scaler von Gefen.
Diagramm zur Anwendung des GEF-HDVI-2-3GSDIS HDMI & DVI auf 3GSDI Scalers von Gefen.
GEF-HDVI-2-3GSDIS von Gefen ist ein HDMI und DVI auf 3GSDI Video Scaler für Auflösungen bis 1080p, 1920x1200 und 2K mit seriellem RS-232 und USB Anschluss. Der Scaler hat ein 1HE 19 Zoll Gehäuse zur Montage in Racks.

End of Life » Anfrage Produktnachfolger

zum Merkzettel hinzufügen

Datenblatt zusenden


GEF-HDVI-2-3GSDIS DVI & HDMI auf 3GSDI Video-Scaler

Der GefenPRO HD DVI zu 3GSDI Scaler konvertiert und skaliert HDMI oder DVI nach SDI/HD-SDI/Dual Link HD-SDI oder 3G-SDI. Dabei werden Ausgangsauflösungen bis zu 1080p FullHD und 2k sowie Genlock Synchronisation und bis zu 8 Audiokanäle unterstützt.

Dieses Gerät zeichnet sich durch seine besonders hochwertige Scaling Engine aus, welche zusätzlich adaptives De-Interlacing mit Kantenglättung, eine verbesserte Rauschunterdrückung, Alpha Blending, Bildverbesserung und ein voll integriertes OSD Menüsystem bietet.

Das HDMI Audio Signal (PCM, Dolby Digital (AC3), dts Digital) steht über einen S/PDIF Ausgang (Cinch Buchse) für Kontrollzwecke zur Verfügung.

Der GefenPRO HD VI zu 3GSDI Scaler bietet somit eine hochwertige 3G-SDI Video Konversion im 19“-1HE Formfaktor und verfügt über ein integriertes Netzteil.

Technische Spezifikationen

  • Max. Pixeltakt: 225 MHz
  • Video Eingänge:
    • (1) HDMI Typ A 19-pin, verschraubbar
    • (1) DVI 29-pin, Buchse, nur für DVI-D
  • Video Ausgang: (2) BNC, Buchse
  • Max. Datrenrate, Ausgang: 3.0 Gb/s
  • Unterstützte SDI Standards:
    • SD-SDI (SMPTE 259M)
    • ED-SDI (SMPTE 344M)
    • HD-SDI (SMPTE 292M)
    • Dual-Link HD-SDI (SMPTE 372M)
    • 3G-SDI (SMPTE 424M/425M-AB)
  • Eingang für Synchronisation (Genlock): (1) BNC, Buchse
  • Audio Anschluss: (1) S/PDIF (Cinch Buchse)
  • USB Anschluss: (1) USB 2.0 Type B, Buchse, (FW Update)
  • RS-232 Port: (1) DB-9, Buchse
  • HDMI/DVI Eingangsumschalter: (1) Taster
  • Betriebsanzeige: (1) LED, Blau
  • 3GSDI Anzeige: (1) LED, Grün
  • HDMI Eingangsanzeige: (1) LED, Grün
  • IR Receiver: (1) Auf der Vorderseite
  • Netzschalter: (1) Wippschalter auf der Rückseite
  • Spannungsversorgung: 100 - 240V AC, 50/60 Hz (eingebaut)
  • Leistungsaufnahme: 20W (max.)
  • Maße (BxH xT – ohne Montagewinkel): 432 mm x 44mm x 195mm
  • Versandgewicht: 3 kg

Diagramm

gef-hdvi-2-3gsdis-gefen-hdmi-dvi-auf-3gsdi-scaler-diagramm

Details zum GEF-HDVI-2-3GSDIS Video-Scaler

  • Konvertiert und skaliert HDMI and DVI in alle single-link or dual-link SDI Formate
  • HDMI and DVI Eingänge umschaltbar über IR, RS-232, vorderseitige Drucktaste
  • Eingangsauflösung bis 1080p Full HD, 1920x1200, und 2K
  • 10-bit Deep Color
  • LPCM 7.1, Dolby® Digital (AC3), and DTS Digital ™ pass-through
  • Bildratenwandlung
  • Unterstützt Black Burst (bi-level sync) und Tri-Level Sync Genlock
  • Fortschrittliche Rauschunterdrückung und Detailverstärkung
  • OSD Menüsystem mit Video Overlay
  • Integrierter Testbildgenerator (Farbbalken und Gitter)
  • Vier Aspect –Ratio Modi (Full Screen, Panoramic, Letter/Pillar, Extract/Crop)
  • “Film Mode” erzeugt ein progressives Signal aus Signalen nach dem Zeilensprungverfahren
  • Serieller (RS-232) Anschluss für Automatisierung
  • USB Anschluss für Firmware Updates
  • 19”-1HE Formfaktor für Gestell Montage, Montagewinkel im Lieferumfang
