Orion XTender Rack - Chassis für 21 KVM Extender Karten über CATx oder Glasfaser

Orion XTender Rack Chassis für bis zu 21 KVM Extender Module von Rose Electronics.
Orion XTender Rack Chassis für bis zu 21 KVM Extender Module von Rose Electronics.
Orion XTender Rack Chassis für bis zu 21 KVM Extender Module von Rose Electronics.
Orion XTender Rack KVM Extender Gehäuse für bis zu 21 Module von Rose Electronics.
Orion XTender von Rose Electronics ist ein 19 Zoll Gehäuse für bis zu 21 KVM Empfänger- oder Sender-Module zur Verlängerung des KVM Signals über CATx auf 140m oder Glasfaser (Multi-Mode 1km, Single-Mode 10km). Es sind verschiedene Karten erhältlich mit VGA, Dual-Link DVI, HDMI, USB 2.0, seriellen Signalen und analogem oder digitalem Audio

zum Merkzettel hinzufügen

Datenblatt zusenden


Orion XTender Rack - modularer CATx/Fiber Extender 21-Platinengehäuse

  • 21-Platinengehäuse kann mit Transmitter- oder Receiverplatinen ausgestattet werden.
  • Verlängert Signale bis zu 460' (140m) über CATx, bis 3.300' (1km) über OM3 Multi-Mode-Fiber und bis 33.000' (10km) über Single-Mode-Fiber
  • Unterstützt DVI-Video-Auflösung von bis zu 2048 x 1152
  • Die Grundmodelle verwenden DVI-Video und USB-Keyboard und -Maus
  • Optionen: VGA-Eingang, Dual-Link-DVI, HDMI-Eingang/Ausgang, USB 2.0, analoges oder digitales Audio, seriell, (und weiters) redundante Stromversorgung

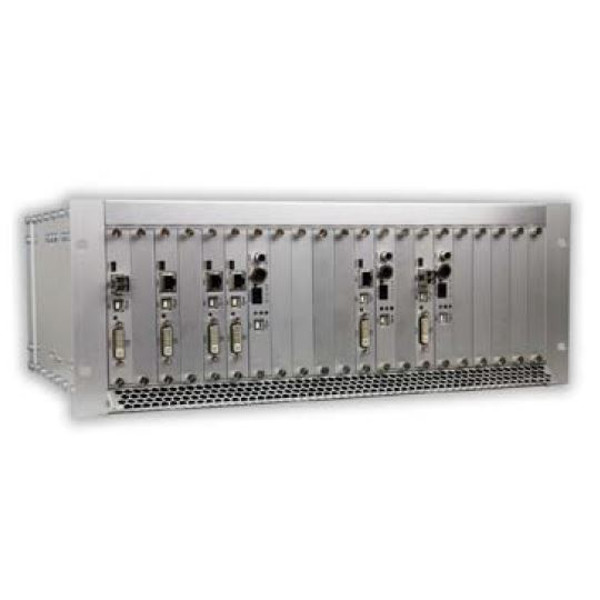

Orion XTender Rack ist ein großes Rackgehäuse mit der Aufnahmekapazität von 21 XTender-Transmitter- oder -Receivermodulen. Dies bietet ein kompaktes Design und bringt Ordnung in Ihre Installation.  Sein modulärer Aufbau bietet einen hohen Grad an Flexibilität. Er kann als ein Punkt-zu-Punkt-Extender betrieben werden oder mit einem KVM-Switch verbunden werden. Die Basisplatinenmodule unterstützen DVI-D-Video und USB-HID-Geräte wie Keyboards, Maus und Grafiktabletts. Die optionalen Module unterstützen VGA-Video-Eingänge, HDMI-Eingang/Ausgang, digitales oder analoges Audio, seriell (RS232 oder RS422) und voll-transparentes USB 2.0.

Die breite Palette an Optionen des XTenders macht die individuelle Anpassung des Extenders an jede Systemanwendung einfach.

Diagramm

orion-xtender-rack-rose-electronics-modularer-kvm-extender-21-module-diagramm
Orion XTender Rack Gehäuse
OEE-CH21Orion XTender Rack 21 Karten Gehäuse mit Stromversorgung
OEE-CH21/RPOrion XTender Rack 21 Karten Gehäuse mit redundanter Stromversorgung
Orion XTender Sender-Module (DVI-D, USB)
OEC-SLDTXUD1D/IRKDVI-D und USB KVM Sende-Modul über CATx
OEC-SLDFMUD1D/IRKDVI-D und USB KVM Sende-Modul über Glasfaser (Multi-Mode)
OEC-SLDFSUD1D/IRKDVI-D und USB KVM Sende-Modul über Glasfaser (Single-Mode)
OEC-SLDF3UD1D/IRKDVI-D und USB KVM Sende-Modul über Glasfaser (SM-3.125)
OEC-SLD2CUD1D/IRKDVI-D und USB KVM Sende-Modul über 2x CATx (Redundant Link)
OEC-SLD2MUD1D/IRKDVI-D und USB KVM Sende-Modul über 2x Glasfaser (Multi-Mode, Redundant Link)
OEC-SLD2SUD1D/IRKDVI-D und USB KVM Sende-Modul über 2x Glasfaser (Single-Mode, Redundant Link)
Orion XTender Sender-Module (DVI-I, USB)
OEC-SLDTXUS1V/IRKDVI-I (VGA) und USB KVM Sende-Modul über CATx
OEC-SLDFMUS1V/IRKDVI-I (VGA) und USB KVM Sende-Modul über Glasfaser (Multi-Mode)
OEC-SLDFSUS1V/IRKDVI-I (VGA) und USB KVM Sende-Modul über Glasfaser (Single-Mode)
OEC-SLDTXUD1V/IRKDVI-I (VGA) und USB KVM Sende-Modul über CATx mit Skalierung
OEC-SLDFMUD1V/IRKDVI-I (VGA) und USB KVM Sende-Modul über Glasfaser (Multi-Mode) mit Skalierung
OEC-SLDFSUD1V/IRKDVI-I (VGA) und USB KVM Sende-Modul über Glasfaser (Single-Link) mit Skalierung
OEC-SLDF3UD1V/IRKDVI-I (VGA) und USB KVM Sende-Modul über Glasfaser (SM-3.125) mit Skalierung
OEC-SLD2CUS1V/IRKDVI-I (VGA) und USB KVM Sende-Modul über 2x CATx (Redundant Link)
OEC-SLD2MUS1V/IRKDVI-I (VGA) und USB KVM Sende-Modul über 2x Glasfaser (Multi-Mode, Redundant Link)
OEC-SLD2SUS1V/IRKDVI-I (VGA) und USB KVM Sende-Modul über 2x Glasfaser (Single-Mode, Redundant Link)
Orion XTender Sender-Module (DVI-D Dual-Link, USB)
OEC-SLDTXU1DL/IRKDVI-D Dual-Link und USB KVM Sende-Modul über CATx
OEC-SLDFMU1DL/IRKDVI-D Dual-Link und USB KVM Sende-Modul über Glasfaser (Multi-Mode)
OEC-SLDFSU1DL/IRKDVI-D Dual-Link KVM Sende-Modul über Glasfaser (Single-Link)
OEC-SLDF3U1DL/IRKDVI-D Dual-Link KVM Sende-Modul über Glasfaser (SM-3.125)
Orion XTender Sender-Module (DVI Dual-Head, USB)
OEC-SLDTXU2SL/IRKDVI-D Dual-Head und USB KVM Sende-Modul über CATx
OEC-SLDFMU2SL/IRKDVI-D Dual-Head und USB KVM Sende-Modul über Glasfaser (Multi-Mode)
OEC-SLDFSU2SL/IRKDVI-D Dual-Head und USB KVM Sende-Modul über Glasfaser (Single-Mode)
OEC-SLDF3U2SL/IRKDVI-D Dual-Head und USB KVM Sende-Modul über Glasfaser (SM-3.125)
Orion XTender Sender-Module (HDMI, USB)
OEC-SLDTXUH1H/IRKHDMI und USB KVM Sende-Modul über CATx
OEC-SLDFSUH1H/IRKHDMI und USB KVM Sende-Modul über Glasfaser (Single-Mode)
OEC-DLDTXUH1H/IRKHDMI und USB KVM Sende-Modul mit lokalem HDMI Ausgang
OEC-DLDFSUH1H/IRKHDMI und USB KVM Sende-Modul über Glasfaser (Single-Mode) mit lokalem HDMI Ausgang
OEC-SLD2CUH1H/IRKHDMI und USB KVM Sende-Modul über 2x CATx (Redundant Link)
OEC-SLD2SUH1H/IRKHDMI und USB KVM Sende-Modul über 2x Glasfaser (Single-Mode, Redundant Link)
OEC-DLD2CUH1H/IRKHDMI und USB KVM Sende-Modul über 2x CATx (Redundant Link) mit lokalem HDMI Ausgang
OEC-DLD2SUH1H/IRKHDMI und USB KVM Sende-Modul über 2x Glasfaser (Single-Mode, Redundant Link) mit lokalem HDMI Ausgang
OEC-SLDTX0H1H/IRKHDMI Video Sende-Modul über CATx
OEC-SLDFS0H1H/IRKHDMI Video Sende-Modul über Glasfaser (Single-Mode)
Orion XTender Sender-Module (USB 2.0)
OEC-SLDTXT000/IRKUSB 2.0 High-Speed Sende-Modul über CATx
OEC-SLDFMT000/IRKUSB 2.0 High-Speed Sende-Modul über Glasfaser (Multi-Mode)
OEC-SLDFST000/IRKUSB 2.0 High-Speed Sende-Modul über Glasfaser (Single-Mode)
Orion XTender verschiedene optionale Sender-Module
OEC-L1HUSB Sende-Modul
OEC-L1EUSB 2.0 High-Speed Sende-Modul
OEC-LPSPS/2 Sende-Modul
OEC-L1ASAnaloges Audio und RS-232 Sende-Modul
OEC-L1A422Analoges Audio und RS-422 Sende-Modul
OEC-L1DADigitales Audio Sende-Modul
OEC-L2DA2x Digitales Audio Sende-Modul
OEC-L1AS+1HAnaloges Audio, RS-232 und USB Sende-Modul
OEC-L1AS+1EAnaloges Audio, RS-232 und USB 2.0 Sende-Modul
OEC-L1AS+PSAnaloges Audio, RS-232 und PS/2 Sende-Modul
OEC-L1A422+1HAnaloges Audio, RS-422 und USB Sende-Modul
OEC-L1A422+1EAnaloges Audio, RS-422 und USB 2.0 Sende-Modul
OEC-L1A422+PSAnaloges Audio, RS-422 und PS/2 Sende-Modul
OEC-L1DA+1HDigitales Audio, RS-232 und USB Sende-Modul
OEC-L1DA+1EDigitales Audio, RS-232 und USB 2.0 Sende-Modul
OEC-L1DA+1ASDigitales Audio, Analoges Audio und RS-232 Sende-Modul
Orion XTender Empfänger-Module (DVI-D, USB)
OEC-SRDTXUD1D/IRKDVI-D und USB KVM Empfänger-Modul über CATx
OEC-SRDFMUD1D/IRKDVI-D und USB KVM Empfänger-Modul über Glasfaser (Multi-Mode)
OEC-SRDFSUD1D/IRKDVI-D und USB KVM Empfänger-Modul über Glasfaser (Single-Mode)
OEC-SRDF3UD1D/IRKDVI-D und USB KVM Empfänger-Modul über Glasfaser (SM-3.125)
OEC-SRD2CUD1D/IRKDVI-D und USB KVM Empfänger-Modul über 2x CATx (Redundant Link)
OEC-SRD2MUD1D/IRKDVI-D und USB KVM Empfänger-Modul über 2x Glasfaser (Multi-Mode, Redundant Link)
OEC-SRD2SUD1D/IRKDVI-D und USB KVM Empfänger-Modul über 2x Glasfaser (Redundant Link)
Orion XTender Empfänger-Module (DVI-I, USB)
OEC-SRD2CUS1V/IRKDVI-I (VGA) und USB KVM Empfänger-Modul über 2x CATx (Redundant Link)
OEC-SRD2MUS1V/IRKDVI-I (VGA) und USB KVM Empfänger-Modul über 2x Glasfaser (Multi-Mode, Redundant Link)
OEC-SRD2SUS1V/IRKDVI-I (VGA) und USB KVM Empfänger-Modul über 2x Glasfaser (Single-Mode, Redundant Link)
Orion XTender Empfänger-Module (DVI-D Dual-Link, USB)
OEC-SRDTXU1DL/IRKDVI-D Dual-Link und USB KVM Empfänger-Modul über CATx
OEC-SRDFMU1DL/IRKDVI-D Dual-Link und USB KVM Empfänger-Modul über Glasfaser (Multi-Mode)
OEC-SRDFSU1DL/IRKDVI-D Dual-Link und USB KVM Empfänger Modul über Glasfaser (Single-Mode)
OEC-SRDF3U1DL/IRKDVI-D Dual-Link und USB KVM Empfänger-Modul über Glasfaser (SM-3.125)
Orion XTender Empfänger-Module (DVI-D Dual-Head, USB)
OEC-SRDTXU2SL/IRKDVI-D Dual-Head und USB KVM Empfänger-Modul über CATx
OEC-SRDFMU2SL/IRKDVI-D Dual-Head und USB KVM Empfänger-Modul über Glasfaser (Multi-Mode)
OEC-SRDFSU2SL/IRKDVI-D Dual-Head und USB KVM Empfänger-Modul über Glasfaser (Single-Mode)
OEC-SRDF3U2SL/IRKDVI-D Dual-Head und USB KVM Empfänger-Modul über Glasfaser (SM-3.125)
Orion XTender Empfänger-Module (HDMI, USB)
OEC-SRDTXUH1H/IRKHDMI und USB KVM Empfänger-Modul über CATx
OEC-SRDFSUH1H/IRKHDMI und USB KVM Empfänger-Modul über Glasfaser (Single-Mode)
OEC-DRDTXUH1H/IRKHDMI und USB KVM Empfänger-Modul über CATx mit lokalem HDMI Ausgang
OEC-DRDFSUH1H/IRKHDMI und USB KVM Empfänger-Modul über Glasfaser (Single-Mode) mit lokalem HDMI Ausgang
OEC-SRD2CUH1H/IRKHDMI und USB KVM Empfänger Modul über 2x CATx (Redundant Link)
OEC-SRD2SUH1H/IRKHDMI und USB KVM Empfänger-Modul über 2x Glasfaser (Single-Mode, Redundant Link)
OEC-DRD2CUH1H/IRKHDMI und USB KVM Empfänger-Modul über 2x CATx (Redundant Link) mit lokalem HDMI Ausgang
OEC-DRD2SUH1H/IRKHDMI und USB KVM Empfänger-Modul über 2x Glasfaser (Single-Mode, Redundant Link) mit lokalem HDMI Ausgang
OEC-SRDTX0H1H/IRKHDMI Video Empfänger-Modul über CATx
Orion XTender Empfänger-Module (USB 2.0)
OEC-QRDTXT000/IRKUSB 2.0 High-Speed Empfänger-Modul über CATx
OEC-QRDFMT000/IRKUSB 2.0 High-Speed Empfänger-Modul über Glasfaser (Multi-Mode)
OEC-QRDFST000/IRKUSB 2.0 High-Speed Empfänger-Modul über Glasfaser (Single-Mode)
Orion XTender verschiedene optionale Empfänger-Module
OEC-R1HUSB Empfänger-Modul
OEC-R1EUSB 2.0 Empfänger-Modul
OEC-RPSPS/2 Empfänger-Modul
OEC-R1ASAnaloges Audio und RS-232 Empfänger-Modul
OEC-R1A422Analoges Audio und RS-422 Empfänger-Modul
OEC-R1DADigitales Audio Empfänger-Modul
OEC-R2DA2x Digitales Audio Empfänger-Modul
OEC-R1AS+1HAnaloges Audio, RS-232 und USB Empfänger-Modul
OEC-R1AS+1EAnaloges Audio, RS-232 und USB 2.0 Empfänger-Modul
OEC-R1AS+PSAnaloges Audio, RS-232 und PS/2 Empfänger-Modul
OEC-R1A422+1HAnaloges Audio, RS-422 und USB Empfänger-Modul
OEC-R1A422+1EAnaloges Audio, RS-422 und USB 2.0 Empfänger-Modul
OEC-R1A422+PSAnaloges Audio, RS-422 und PS/2 Empfänger-Modul
OEC-R1DA+1HDigitales Audio, RS-232 und USB Empfänger-Modul
OEC-R1DA+1EDigitales Audio, RS-232 und USB 2.0 Empfänger-Modul
OEC-R1DA+1ASDigitales Audio, Analoges Audio und RS-232 Empfänger-Modul
