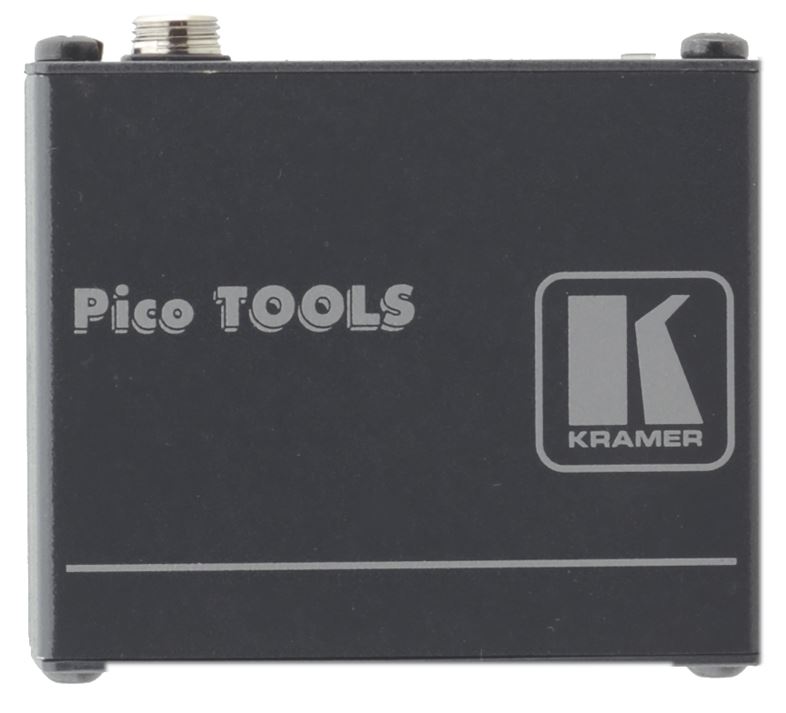

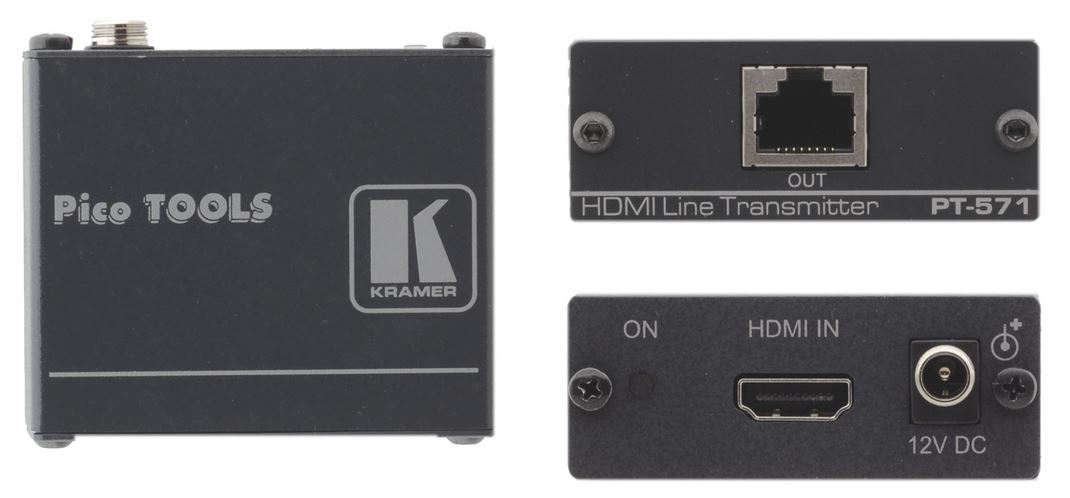

PT-571 von Kramer Electronics ist ein HDMI auf Twisted Pair Sender.
PT-571 von Kramer Electronics ist ein HDMI auf Twisted Pair Sender.
PT-571 von Kramer Electronics ist ein HDMI auf Twisted Pair Sender.

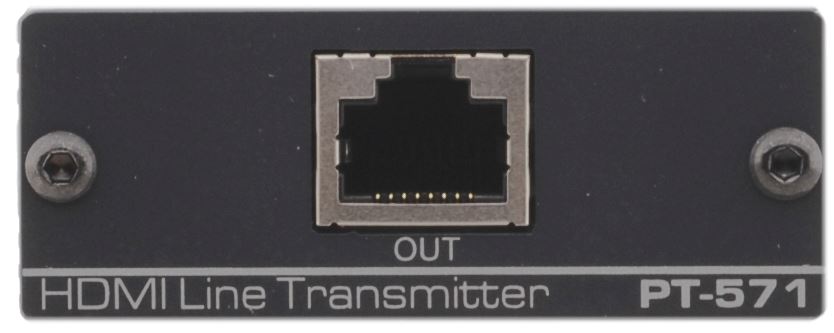

RJ-45 Twisted Pair Ausgang des PT-571 von Kramer Electronics

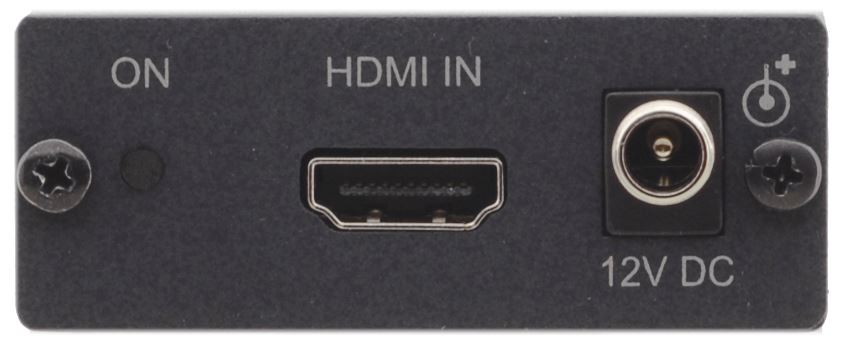

HDMI Eingang des PT-571 HDMI auf Twisted Pair Senders von Kramer Electronics
Diagramm zur Anwendung des PT-571 HDMI auf Twisted Pair Senders von Kramer Electronics.
PT-571 von Kramer Electronics ist ein HDCP-konformer HDMI auf Twisted Pair Sender für Distanzen bis zu 100m.

zum Merkzettel hinzufügen


PT-571 - HDMI auf Twisted Pair Transmitter

PT−571 ist ein DGKat™ Twisted Pair Übertrager für HDMI−Signale. Der PT−571 konvertiert das HDMI−Signal in ein Twisted Pair Signal und überträgt dieses über eine einzelne Twisted Pair Leitung an einen kompatiblen Empfänger z.B. PT−572 oder PT−572+. Der Empfänger wandelt das eingehende Twisted Pair Signal zurück in ein HDMI−Signal.

  • Max. Datenrate - 4,95 GBit/s (1,65 GBit/s je Grafikkanal)
  • HDTV-kompatibel
  • HDCP-konform
  • DGKat™ Signaleinbindung - Kramers einzigartige Technik, TMDS sowie Steuerung und Kommunikation in Signale für Twisted Pair Übertragungen zu wandeln. Für optimale Leistung empfehlen wir dringend, Kramers DGKat™-Kabel zu verwenden.
  • HDMI-Unterstützung - HDMI (V. 1.4 mit Deep Color, x.v.Color™, HDMI unkomprimierten Audiokanälen, Dolby TrueHD und DTS-HD)
  • 3D-Durchleitung
  • Systemreichweite - Bis 90 m bei 1080i oder bis 30 m bei 1080p mit geschirmten BC-DGKat524 Kabeln; bis 90 n bei 1080i oder bis 70 m bei 1080p mit geschirmten BC-DGKat623 Kabeln; bis 100 m bei 1080i oder bis 90 m bei 1080p mit geschirmten BC-DGKat723 Kabeln
  • Kabel - Benötigt werden geschirmte Twisted Pair (STP) Kabel. Für optimale Reichweite und Leistung verwenden Sie Kramers BC-DGKat524, BC-DGKat623, BC-DGKat723 Kabel. Die Übertragungsreichweite hängt u. a. von der Auflösung, der Grafikkarte und dem verwendeten Display ab. Die Übertragungsreichweite kann bei Verwendung von CAT 5 / CAT 6 / CAT 7 Kabeln, die nicht aus unserem Produktprogramm sind, geringer sein als angegeben. Verwenden Sie nur Kabel, deren beide Enden der Abschirmung mit Masse verbunden sind.
  • EDID-Durchleitung - Ermöglicht die EDID- und HDCP-Kommunikation zwischen Quelle und Display.
  • Status LEDs - Rot = Stromversorgung vorhanden, Orange = Stromversorgung und Ausgang sind angeschlossen, Gelb = Eingang und Ausgang aktiv
  • Power Connect™ System - Die Stromversorgung des Übertragers versorgt den Empfänger mit.
  • Ultrakompaktes Pico TOOL™ - Vier Geräte können mithilfe des optionalen Rackadapters RK-4PT in einem 19 Zoll Rack nebeneinander auf 1HE montiert werden.

Diagramm

pt-571-kramer-electronics-hdmi-auf-twisted-pair-sender-diagramm
