AdderLink DV100 - HDMI Video Extender über CATx bis zu 50 Meter

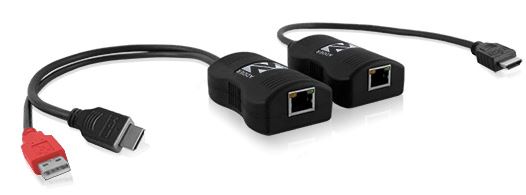

AdderLink DV100 Adder HDMI Extender über CATx

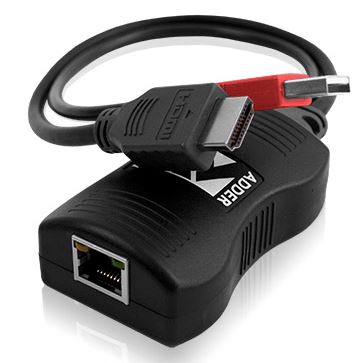

AdderLink DV100 Adder HDMI Extender über CATx
AdderLink DV100 Adder HDMI Extender über CATx
AdderLink DV100 Adder HDMI Extender über CATx
Der AdderLink DV100 von Adder ist ein HDMI Audio und Video Extender über CATx bis zu 50 Meter. Die Stromversorgung erfolgt über USB.

zum Merkzettel hinzufügen

Datenblatt zusenden


AdderLink DV100 HDMI Extender über CATx

ADDERLink DV100 ist ein einfach zu installierendes, höchst-kompaktes Video-Extender-System, welches einen HD-Video-Stream mit Audio über ein einziges CATx-Kabel übermitteln kann. Das ermöglicht es Ihnen, Ihre Medien-Wiedergabe-Hardware an einem sicheren und temperaturüberwachten Ort zu platzieren. So sind Ihre wertvollen Systeme in Sicherheit und entfernt von der Umgebung am Display-Ort, während Sie für den Benutzer exakt dasselbe Wiedergabeerlebnis gewährleisten.

ADDERLink DV100 ist ideal für die Digital-Signage- (DOOH - Digital-Out-Of-Home) und audiovisuelle (AV) Industrie geeignet.

Pixelperfektes Digital-Video

ALDV100 verwendet ein nicht-komprimiertes Kommunikationssystem, bei welchem die Pixels jedes Frames ohne Verlust gesandt werden. Es werden Auflösungen bis zu 1920 x 1200@60Hz (WUXGA-Widescreen Ultra eXtended Graphics Array) unterstützt. Zusätzlich wird die High-bandwidth Digital Content Protection (HDCP) des HDMI-Standards unterstützt.

Bis zu 50 Meter über ein einziges CATx-Kabel

Video, Audio und Stromversorgung werden alle von einem einzigen Kabel geliefert, das bis zu 50m Verlängerung bietet. Die wirklich erzielbare Verlängerungsdistanz hängt von der verwendeten CATx-Kabel-Type ab und von der Anzahl an Verbindungsunterbrechungen für Patch-Panels und Wandanschlusseinheiten (Wall-Plates). Siehe bitte die Tafel auf der Rückseite für mehr Details.

Höchst energieeffizient - keine externe Stromversorgung erforderlich

Der AdderLink DV100 ist so beschaffen, dass er höchst stromeffizient ist. Er benötigt weniger als ein Achtel der Stromleistung, welche von einigen vergleichbaren Systemen benötigt wird. Indem er den Strom von einem Standard-USB-Socket bezieht, benötigt er keine externen PSUs (Power Supply Units) (Stromversorgungseinheiten), und daher ist die zusätzlich erforderliche Infrastruktur auf ein absolutes Minimum reduziert.

Digitales Audio

Unterstützt 8 Kanäle HDMI-Audio. Mix-n-match (mischen und passt zusammen): Die gesamte AdderLink-DV-Extender-Familie verfügt über einen gemeinsamen Vorteil - den der wechselseitigen Verbindbarkeit. Die HDMI-Transmitter (ALDV100T) der Familie können direkt mit den DVI-D-Receivern (ALDV120R) und vice versa verbunden werden.

EDID (Extended Display Identification Data)-Management

Das intelligente EDID-Management des Systems erlaubt es, die wirklichen Eigenschaften des Displays an den Computer rückzuübermitteln.

Plug-and-Play

AdderLink DV100 Extender werden in einem völlig konfigurationsfreien Zustand geliefert, sodass Sie sie ihre beiden Einheiten einfach anschließen und sogleich mit ihnen arbeiten können. Es sind keine Treiber oder Softwareinstallationen erforderlich.

Built to last (lange Lebensdauer der Geräte)

Adder Technology hat eine wohlverdiente Reputation aufgrund der Herstellung von Produkten, die leistungsstark und sehr langlebig sind. AdderLink DV100 ist da keine Ausnahme und bietet widerstandsfähige aber leichte ABS-(Acrylnitril-Butadien-Styrol)-Gehäuse, um sicherzustellen, dass diese den täglichen Anforderungen in ihrer Verwendung entsprechen. Auch die internen Komponenten und externen Anschlüsse werden aufgrund ihrer Verlässlichkeit und, zusätzlich, aufgrund ihrer Leistungsmerkmale ausgewählt.

Diagramm

adderlink-dv100-adder-hdmi-extender-catx-diagramm

Details zum AdderLink DV100 HDMI Video Extender

Hardware-Kompatibilität

Alle Computer mit HDMI-Verbindungen

HDMI-Interface (HDMI-Schnittstelle)

Das System unterstützt Auflösungen wie zum Beispiel 480p, 720p, 1080P oder WUXGA (1920x1200) @60Hz* und 24-Bit Farbtiefe.

* mit reduziertem Blanking (Anzeige derselben Auflösung mit derselben Frequenz bei geringerer Bandbreite)

Software-Kompatibilität

Alle bekannten Betriebssysteme.

Audio

Das System bietet acht Kanäle HDMI-Audio mit Sample-Dimensionen von 16, 20 oder 24 Bit bei 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, oder 192kHz.

Computeranschlüsse des Transmitters (TX)

HDMI Type A männlich, USB Type A (nur für Strom)

Displayanschlüsse des Receivers (RX)

HDMI Type A männlich

Physisches Design

Spritzgussgeformte ABS-(Acrylnitril-Butadien-Styrol)-Gehäuse:
45mm / 1.8’’ (Breite) x 63mm / 2.5’’(Tiefe) x 21mm / 0,8’’(Höhe) mit 30cm / 12’’ Pigtails (Anschlusskabeln). Gewicht 250g / 0.6 lb pro Paar.

Strom

USB-Stromversorgung, 5VDC -2,5W kombiniert sowohl für die RX- wie für die TX-Einheiten.

Betriebstemperatur

0 bis 40ºC / 32 bis 104ºF.

Zertifizierungen

CE, FCC.

Wichtige Verlängerungsdistanzinformation

Empfohlene Kabel sind CAT7 Shielded (abgeschirmte) Foiled (folierte) Twisted (verdrillte) Pair-Kabel

Kategorie 6a (oder besser) Shielded-Twisted-Pair-Kabel müssen deshalb für die Verbindung der Transmitter- und der Receiver-Einheiten verwendet werden, um insbesondere die Einhaltung der Regulative der Radio-Frequenz-Energie-Emissionen zu erfüllen und um einen angemessen hohen Grad an Störfestigkeit gegenüber elektromagnetischen Interferenzen sicherzustellen.

Auflösung Frequenz Patch-Verbindungen Kabeltype Entfernung
1920x1200 60Hz 0 CAT7a 50 Meter
1920x1200 60Hz 0 CAT6a (abgeschirmt) 50 Meter
1920x1200 60Hz 2 CAT6a (abgeschirmt) 40 Meter
1920x1200 60Hz 2 CAT7a 40 Meter
