Modularer Matrix Switch mit bis zu 16x Videoein- und 16x Videoausgängen
VM3200 - 32x32 Port Modularer Audio/Video Matrix-Switch für verschiedene Ein- und Ausgangsmodule von ATEN
Der VM3200 von ATEN ist ein modularer Matrix Switch, in dem 8x Eingabe- und 8x Ausgabekarten mit je 4x Ports (insgesamt 32x32 Ports) eingebaut werden können. Karten mit HDMI, DisplayPort, DVI, VGA oder HDBaseT Anschlüssen sind verfügbar, die einfach flexibel zusammengeschalten werden können.
- 32x32 Port modularer Audio/Video Matrix Switch
- Verfügt über Steckplätze für 8x Eingabe- und 8x Ausgabekarten
- Kann Auflösungen bis zu 4K bei 30 Hz (4:4:4) oder 60 Hz (4:2:0) unterstützen
- Module mit DVI, VGA, HDMI, DisplayPort oder HDMI Anschlüssen sind verfügbar
- Wechselt die Quellen über Ethernet, RS-232, RS-485/422 oder mithilfe der Fronttasten

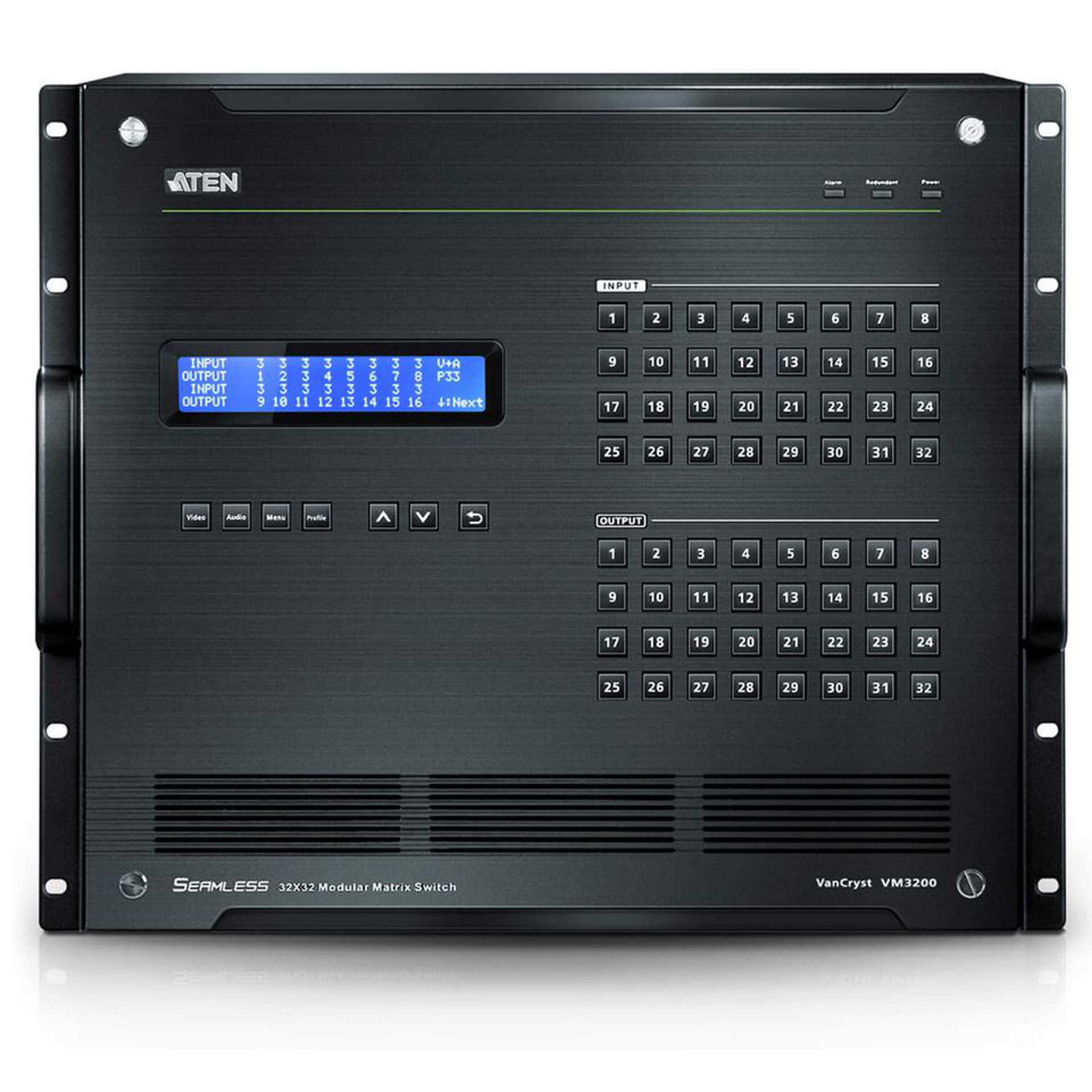

VM3200 – Modularer Audio/Video Matrix Switch von ATEN mit Steckplätzen für 8x Eingabe- und 8x Ausgabekarten mit je 4x DVI, VGA, HDBaseT, DisplayPort oder HDMI Anschlüssen
Der VM3200 ist ein 32x32 Port modularer Audio/Video Matrix Switch, der Steckplatze für bis zu 8x Eingangs- und 8x Ausgangskarten bietet. Diese Module verfügen jeweils über entweder 4x HDMI, DisplayPort, HDBaseT, VGA oder DVI Anschlüsse. Dieser modulare Matrix Switch unterstützt Videowand-Anwendungen und Auflösungen bis zu 4k bei 30Hz (4:4:4) oder 60Hz (4:2:0). Er ermöglicht es die Quellen über RS-232, RS-485/422, Ethernet oder mithilfe der Fronttasten zu wechseln und ist mit einem integrierten Skalierer für das Enkodieren der Videoformate ausgestattet. Der VM3200 bietet eine Option für die Auswahl des EDID Modus, um die idealen Auflösungen für die verbundenen Bildschirme auszuwählen und hat einen LCD Display auf der Vorderseite auf dem die aktiven Verbindungen angezeigt werden. Er eignet sich für die Verwendung bei großflächigen A/V Anwendungen, wie zum Beispiel in Sendestationen, Steuerungszentralen oder Notfallzentren, die ein flexibles A/V Signal Routing benötigen.
Eigenschaften
- Modularer 32x32 Port Audio/Video Matrix Switch
- Bietet Steckplätze für 8x Eingabe- und 8x Ausgabekarten mit je 4x DVI, VGA, HDBaseT, HDMI oder DisplayPort Anschlüssen
- Kann Videoauflösungen bis 3840 x 2160 (UHD) und 4096 x 2160 (DCI) bei 30 Hz (4:4:4) oder 60 Hz (4:4:4) unterstützen
- Die Auswahl der Quelle erfolgt mithilfe der Drucktasten auf der Vorderseite, über Ethernet, RS-232 oder RS422/485
- Verfügt über einen integrierten Skalierer für das Enkodieren der Videoformate
- Hat ebenfalls Slots für zusätzliche Lüfter- und Leistungsmodule
- Bietet Seamless Switch Technologie für ein nahtloses Umschalten, durchgehende Video-Streams und stabile Signalübertragungen
- Ermöglicht es eigene Videowand Layouts mithilfe des Web GUIs zu erstellen
- Kann EDID Expert für die Auswahl der optimalen EDID Einstellungen verwenden
- Hat ein LCD Display auf dem die Verbindungen angezeigt werden
- Ist mit der ATEN Videomatrix Kontroll-App kompatibel
- Verfügt über ein robustes Metallgehäuse
- Betriebstemperatur: 0 °C bis 40 °C
- Größe (L x B x H): 48.2 x 47.2 x 39.9 cm
- Gewicht: ca. 18.2 kg
Anwendungsdiagramm
-
-
