EIMK Serie - Industrieller miniatur Ethernet Medienkonverter

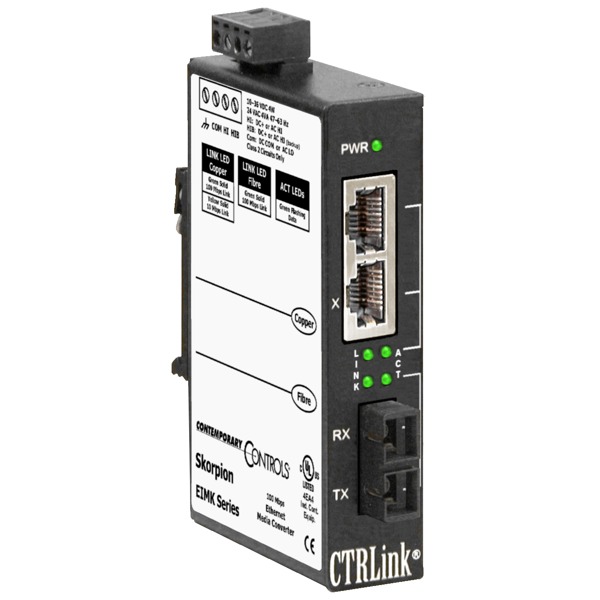

Der EIMK-100T-FC von Contemporary Controls ist ein Medienkonverter.
Der EIMK-100T-FC von Contemporary Controls ist ein Medienkonverter.
EIMK-100T-FT von Contemporary Controls - Medienkonverter

Die industriellen Ethernet Medienkonverter der EIMK Serie von Contemporary Controls sind ausgestattet mit Plug & Play Technologie, einem robusten Metallgehäuse, DIN-Rail Montagemöglichkeit, Full-Duplex unterstützung, Fast-Ethernet Geschwindigkeiten und einer 24VAC/VDC Stromversorgung.

zum Merkzettel hinzufügen


EIMK - Ethernet zu Glasfaser Medienkonverter

Jedes der drei Geräte unterstützt Voll-Duplex-Betrieb für 100BASE-TX und 100BASE-FX Segmente. Zwei Geräte unterstützen Multi-Mode Glasfaserverbindungen: der EIMK-100T/FT stellt die Glasfaserverbindung via ST-Typ Anschlüssen her, während der EIMK-100T/FC diese via SC-Typ Anschlüssen herstellt. Das Gerät EIMK-100T/FCS unterstützt Single-Mode Glasfaser via SC-Typ Anschlüssen. Die maximale Entfernung mit 62.5/125 μm Multi-Mode Glasfaserkabeln beträgt 2 km, während diese bei Single-Mode Glasfaserkabeln bis zu 15 km betragen kann.

Zwei RJ-45 Anschlüsse (ein MDIX Port und ein MDI Port) erlauben entweder Patch- oder Crossover-Kupfer-Verkabelung. Verbindungs- und Aktivitäts-LEDs erlauben die Fehlerbehebung sowohl auf den Kupfer- als auch auf den Glasfaserseiten.

Alle Geräte werden auf TS-35 Hutschienenmontiert und entweder von einer AC 24 V oder DC Spannungsquelle betrieben, während sie redundante Spannungsversorgungen zur Verfügung stellen. Durch den Zusammenschluss eines gleichgerichteten Halbwellendesigns ist die Teilung der Spannungsquelle mit anderen Halbwellengeräten möglich.

Für kommerzielle und industrielle Ethernet Anwendungen entwickelt sind alle Geräte mit den EMC Immunität und Emissionen Kompatibilitätsstandards für industrielle Umgebungen konform.

Details

  • Plug-and-Play operation
  • 100BASE-TX/100BASE-FX conversion
  • Shielded RJ-45 and SC/ST-style fiber optic connectors
  • Full-duplex operation
  • MDI and MDIX copper ports
  • DIN-rail mounting
  • Rugged metal enclosure
  • Diagnostic LEDs
  • UL 508 listed, c-UL listed, CE mark
  • 24 VAC/VDC powered
