PowerEgg2 - Stromerkennung und Kontrolle

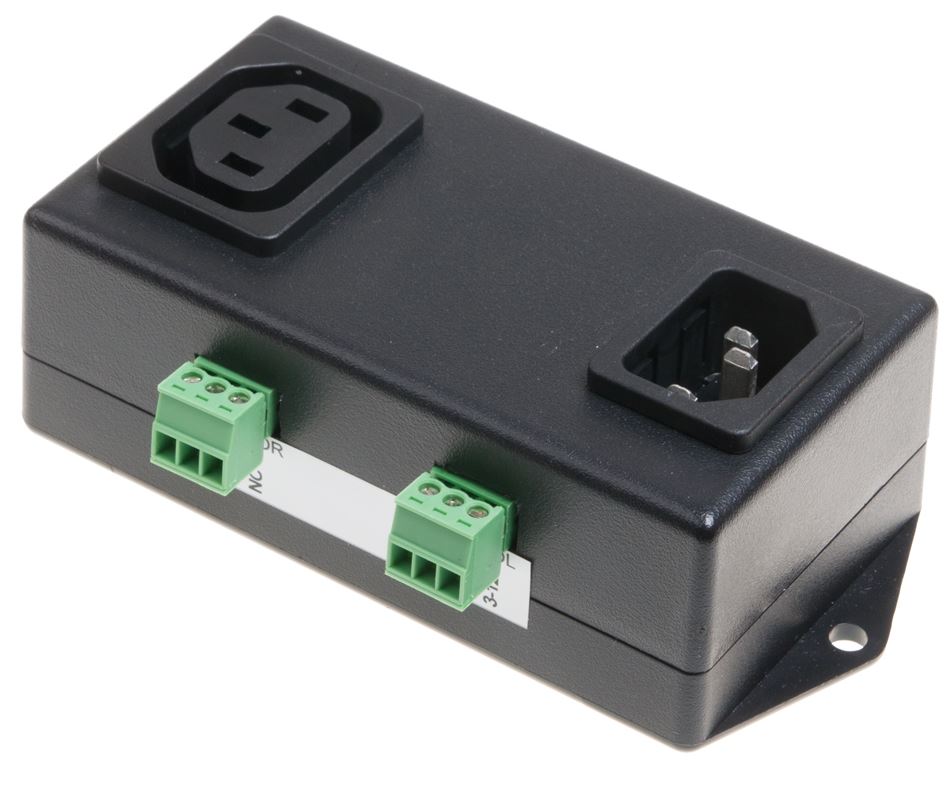

PowerEgg2 von HW group erkennt und kontrolliert den Netzstrom.
PowerEgg2 von HW group erkennt und kontrolliert den Netzstrom.
Anwendungsdiagramm eines PowerEgg2 von HW group.
Diagramm zur Anwendung eines PowerEgg2 von HW group.

PowerEgg2 von HW group überwacht den Netzstrom auf Ausfälle und kann ggf. Stromkreise ein- und ausschalten. Wird verwendet um Alarme zu aktivieren, Spannung zu überwachen, Server neu zu starten, Kühlungen zu schalten und Teile vom Stromnetz zu trennen.

zum Merkzettel hinzufügen


PowerEgg2: Stromerkennung und –umschaltung von 110/230V

PowerEgg2 kombiniert zwei Funktionen in einem Gerät – Stromerkennung und -steuerung. Der Detektor zeigt Stromversorgungsausfälle (110/230V, einphasig) mittels Relaisausgang an. Die Stromsteuerung kann Stromversorgung am Ausgang (8 A) ein- und ausschalten; die Steuerung erfolgt mit einem Niedrigspannungseingang. Das PowerEgg kann mit allen Geräten mit digitalen Eingängen (DI) und digitalen Ausgängen (DO) verbunden werden.

Das PowerEgg2 kombiniert zwei Funktionen in einem Gerät:

  1. Detektor: Erkennt Spannung, die vermittels eines Relais-Ausgangs (galvanisch getrennt) angezeigt wird.
  2. Steuerung: Steuert eine Stromausgangsbuchse, max. 8A.

PowerEgg2, mit zum Beispiel Poseidon 3266 oder Damocles MINI, kann verwendet werden, um das Vorhandensein der Netzspannung am Eingang einer USV zu überwachen.

PowerEgg2 kann seinen Ausgang mittels Relaiskontakt trennen; das kann zum Beispiel verwendet werden, um einen nicht lokalen (remoten) Server ein- und aus-zuschalten.

Beide Funktionen sind galvanisch getrennt und können mit jedem potentialfreien Kontakteingang oder einem Relaisausgang verbunden werden.

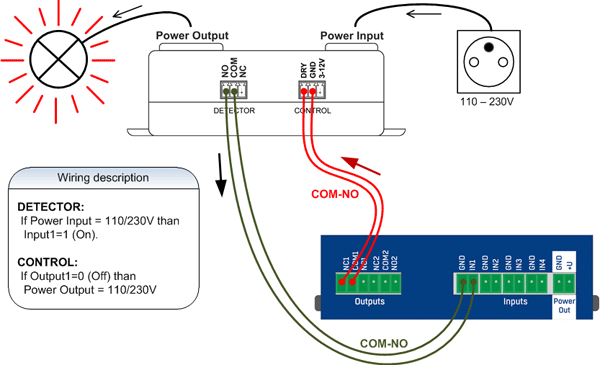

Diagramm

poweregg2-hw-group-strom-erkennung-und-switching-anwendung-diagramm

Details zum PowerEgg2

  • DETEKTOR-Eingang: Spannungserkennung (110/230V) - IEC-320 C14
  • DETEKTOR-Schnittstelle: Verbindung zu einem beliebigen potentialfreien Eingangs-Kontakt (DI)
  • STEUERUNGS-Ausgang: Schaltet die 110/230V Ausgangsspannung (max 8A) ein/aus – kann mit jedwedem digitalen Ausgang verbunden werden - IEC-320 C13
  • STEUERUNGS-Schnittstelle: kann mit jedwedem (DO) digitalen Ausgang verbunden werden – Relais oder offener Kollektor
  • Kompatibel mit: Poseidon 3266, 3268, 3468, 4002, 2250
  • Damocles 1208, MINI, 2404, I/O-Controller XXXX, HWg-Ares
