EISK8-GT - 8 Port Gigabit Ethernet Switch für die Hutschiene

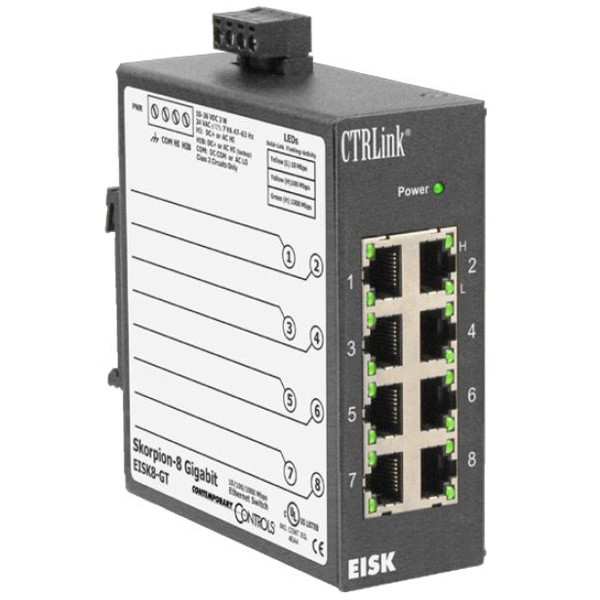

EISK8-GT unmanaged Gigabit Ethernet Switch von Contemporary Controls mit 8 Ports.
EISK8-GT unmanaged Gigabit Ethernet Switch von Contemporary Controls mit 8 Ports.
Beschreibung der verschiedenen Komponenten des EISK8-GT Switches von Contemporary Controls.
Der EISK8-GT von Contemporary Controls ist ein robuster unmanaged Gigabit Ethernet Switch mit 8 Ports, die sich automatisch dem Client entsprechend konfigurieren (10, 100 oder 1000 Mbit). Er kann mit Gleich- oder Wechselstrom versorgt werden und ist perfekt zur Montage auf Hutschienen. Durch sein robustes (IP 30) Gehäuse ist er bestens für raue Umgebungen geeignet.

zum Merkzettel hinzufügen


EISK8-GT unmanaged Gigabit Ethernet Switch mit 8 Ports zur Montage auf DIN-Rails in Serverschränken

Der EISK8-GT unmanaged Gigabit Ethernet Switch von Contemporary Controls bietet auf allen 8 Ports Gigabit Geschwindigkeit – auch für IP Kameras oder aktuelle Netzwerkclients mit höchsten Anforderungen an Datenrate. Weiters unterstützt er „Jumbo Pakete“ mit einer Größe von 9216 Byte für höhere Performance. Er ist aber auch für handelsübliche 10/100Mbps Netzwerkgeräte geeignet – die Datenrate passt sich hier immer variabel an die Bedürfnisse des Clients an. Der Switch ist sehr robust mit seinem Metallgehäuse und somit speziell für Montage in Schaltschränken auf Hutschienen geeignet.

Der Switch kann einfach Plug-and-Play ohne Konfiguration verwendet werden, da sich die Anschlüsse alle beim Anschließen eines Clients komplett von allein konfigurieren. Über die Auto-Negotiation Funktion werden zwischen Clients und dem Switch Daten ausgehandelt und über Duplexbetrieb verständigt. Je nach Client kann sich jeder Port von selbst auf 10, 100 oder 1000 Mbps im Halb- oder Vollduplexbetrieb einstellen. Durch Auto-MDIX wird die Verkabelung vereinfacht – es können einfach Crossover- oder Patchkabel verwendet werden.

Zur Stromversorgung kann entweder eine Gleich- oder Wechselkleinspannung verwendet werden. Es kann auch eine redundante Stromversorgung verwendet werden um vor Ausfällen des Switchs zu schützen. Durch die LEDs können Probleme einfach lokalisiert werden.

Der kompakte Skorpion unmanaged Ethernet Switch ist speziell angepasst zur Montage in Schaltschränken und kann problemlos in vorhandene Hutschienen eingehängt werden. Hier benötigt er nur eine Breite von 41mm. Der Hutschienenclip ist ebenfalls aus robustem Metall und übersteht raueste Bedingungen.

Die Stromversorgung des Switches funktioniert entweder über einen 10-36VDC oder einen 24VAC (± 10) Anschluss. Durch die Halbwege-Gleichrichterschaltung für Kleinspannungen können mehrere Geräte über eine 24VAC/VDC Stromquelle versorgt werden. Durch die Redundanz der Stromversorgung können einfach Backup-Szenarien realisiert werden.

Durch die Diagnose-LEDs können einfach die Datenraten oder die Netzlast am Gerät abgelesen werden. Jeder einzelne Port kann hier Informationen geben – eine gute Hilfe bei der Suche nach Kommunikationsproblemen.

Beschreibung der einzelnen Komponenten

Beschreibung der Einzelheiten des EISK8-GT Switches von Contemporary Controls.
Technische Daten zum EISK8-GT Gigabit Ethernet Switch
Spannungsversorgung10-36V DC 3W oder 24VAC +/-10% 5VA 47-63Hz
Betriebstemperatur0°C bis 60°C
Lagertemperatur-40°C bis 85°C
Relative Luftfeuchtigkeit10-95%, nicht kondensierend
SchutzIP30
MontageTS-35 Hutschiene
Gewicht0.45kg
Ethernet StandardsIEEE 802.3 Datenrate 10/100/1000 Mbps; Anschluss RJ-45; max. 100m Segmentlänge; Unterstützt "Jumbo Frames" von bis zu 9216 Bytes Größe.
Power LEDsGrün = Spannung OK
H-LEDsGrün = Datenrate 1000 Mbps; Gelb = Datenrate 100 Mbps
L-LEDsGelb = Datenrate 10 Mbps
H- oder L-LEDsBlinkend = aktive Datenübertragung
Behördliche PrüfzeichenCE Mark; CFR 47, Part 15 Class A; RoHS; UL 508 Industrial Control Equipment
RJ-45 Pinbelegung
Pin 1BI_DA+
Pin 2BI-DA-
Pin 3BI-DB+
Pin 4BI_DC+
Pin 5BI_DC-
Pin 6BI_DB-
Pin 7BI_DD+
Pin 8BI_DD-
