EISK8P-GT - 8 Port Gigabit Ethernet Switch mit 4 PoE Ports für DIN-Rails

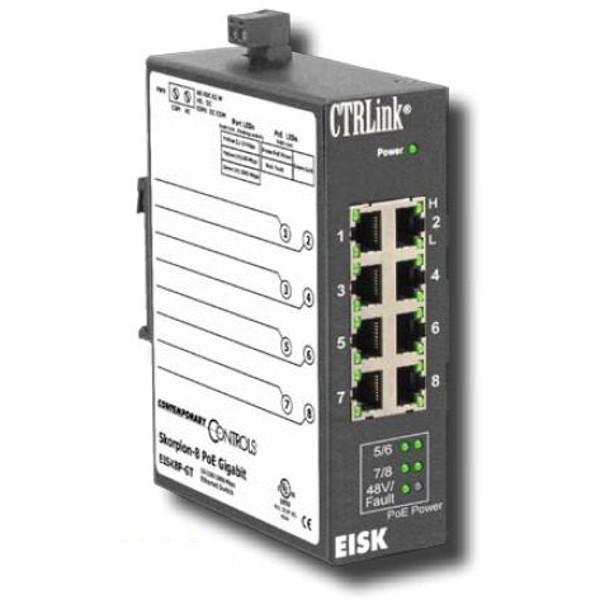

EISK8P-GT Gigabit Ethernet Switch mit 8 Ports und PoE von Contemporary Controls.
EISK8P-GT Gigabit Ethernet Switch mit 8 Ports und PoE von Contemporary Controls.
Diagramm zur Anwendung des EISK8P-GT 8 Port PoE Switches von Contemporary Controls.
Der EISK8P-GT von Contemporary Controls ist ein selbstkonfigurierender 8 Port unmanaged Gigabit Ethernet Switch mit 4 PoE Ports zur Hutschienenmontage in Serverschränken. Er benötigt dort nur 41mm Platz und ist robust gebaut. Die PoE Ausgängen bieten bis zu 15,4 Watt Leistung. Die 8 Ethernetports erkennen automatisch den Client und konfigurieren sich selbst auf 10, 100 oder 1000 Mbps.

zum Merkzettel hinzufügen

Datenblatt zusenden


EISK8P-GT robuster 8 Port unmanaged Gigabit Ethernet Switch mit 4 PoE Ports zur Hutschienenmontage in Serverschränken

Der EISK8P-GT von Contemporary Controls ist ein 8 Port unmanaged Gigabit Ethernet Switch (GigE) mit 4 Power over Ethernet (PoE) Ports zur Stromversorgung von Netzwerkgeräten über den RJ45 Port. Der Switch unterstützt Jumbo Frames mit bis zu 9216 Bytes für höchste Performance. Für ältere 10/100 Mbps Geräte haben die Ethernet-Ports eine automatische Erkennung und können sich somit automatisch anpassen. Der Switch hat ein robustes Metall-Gehäuse und kann auf DIN-Rails bzw. Hutschienen in Serverschränken einfach montiert werden.

Die Ports 5-8 übertragen Daten und können gleichzeitig mit PoE über Cat 5e Kabel andere Netzwerkgeräte mit Strom versorgen. Das Gerät arbeitet als Power Sourcing Equipment (PSE) mit bis zu 15,4 Watt pro Ports (IEEE 802.3af konform). Dadurch benötigt man bei anderen Netzwerkgeräten keine separate Stromversorgung wenn sie sich an abgelegenen Orten befinden (z.B. Wireless Access Points, IP Kameras oder ähnliches). Die PoE Geräte können bis zu 100m vom Switch entfernt sein.

Der Plug-and-Play Switch benötigt keinerlei Konfiguration. Alle Ports passen sich automatisch der Datenrate des angeschlossenen Clients an. Je nach Gerät wird die Datenrate auf 10, 100 oder 1000 Mbps entweder in Halb- oder Vollduplex eingestellt. Alle Ports funktionieren sowohl mit Crossover als auch mit normalen Netzwerkkabeln.

Der Skorpion Gigabit Switch ist äußerst kompakt und somit perfekt geeignet zur Hutschienenmontage in Serverschränken in denen nur wenig Platz vorhanden ist – er benötigt nur 41mm Breite auf DIN-Rails. Der Metall-Clip zur Montage ist robust und somit, so wie das Gerät mit Aluminiumgehäuse für raue Bedingungen geeignet. Das Beschreibbare Label an der Seite lässt den Anwender notieren auf welchem Port welches Gerät angeschlossen ist.

Der Switch wird mit 48VDC Strom versorgt und hat einen abnehmbaren Stromanschluss. Die Status-LEDs des Gerätes lassen die Datenrate von jedem der  Ports ablesen und können somit auch bei Problemen gute Informationen ausgeben. Der Switch ist in UL 508 gelistet und entspricht dem c-UL für industrielles Equipment.

Diagramm

Diagramm zur Anwendung des EISK8P-GT PoE Switches von CControls.
Technische Daten zum EISK8P-GT PoE Switch
Stromanforderungen48V DC +/-5% isoliert, 62 Watt (wenn alle PoE Ports verwendet werden) oder 5W (wenn kein PoE Port verwendet wird)
Strom auf den PoE Ports48V DC, 15.4W (12.95W nach 100m Cat. 5e Leitung)
Betriebstemperatur0°C bis 60°C
Lagertemperatur-40°C bis 85°C
Luftfeuchtigkeit10-95% relative Luftfeuchtigkeit, nicht kondensierend
SchutzIP30
MontageTS-35 DIN-Rail
Gewicht0.45kg
Ethernet StandardsIEEE 802.3af 10/100/1000 Mbps Datenrate mit RJ-45 Ports, 100m maximal; Unterstützt Jumbo-Frames bis 9216 Bytes
Power LEDGrün = Stromversorgung OK
48V LEDGrün = 48V PoE Storm OK
Fault LEDRot = PoE Power Fehler
H-LEDsGrün = 1000 Mbps Verbindung aufgebaut; Gelb = 100 Mbps Verbindung aufgebaut
L-LEDsGelb = 10 Mbps Verbindung aufgebaut
H- oder L-LEDsBlinkend = Datenübertragung erfolgt
Behördliche PrüfzeichenCE Mark; CFR 47, Part 15 Class A; RoHS; UL 508; C22.2 No. 142-M1987; IEEE 802.3af
RJ-45 Pinbelegung
Pin 1BI_DA+; +48V DC
Pin 2BI_DA-; +48V DC
Pin 3BI_DB+; 48V DC Return
Pin 4BI_DC+
Pin 5BI_DC-
Pin 6BI_DB-; 48V DC Return
Pin 7BI_DD+
Pin 8BI_DD-
