Poseidon S-Hub Sensor Erweiterung

S-Hub von HW group - Sensor Hub für Poseidon Geräte.
S-Hub von HW group - Sensor Hub für Poseidon Geräte.
S-Hub von HW group - Sensor Hub für Poseidon Geräte.
Verbindung von 3 S-Hubs von HW group.
Beispiel zur richtigen Verwendung eines S-Hubs von HW group.

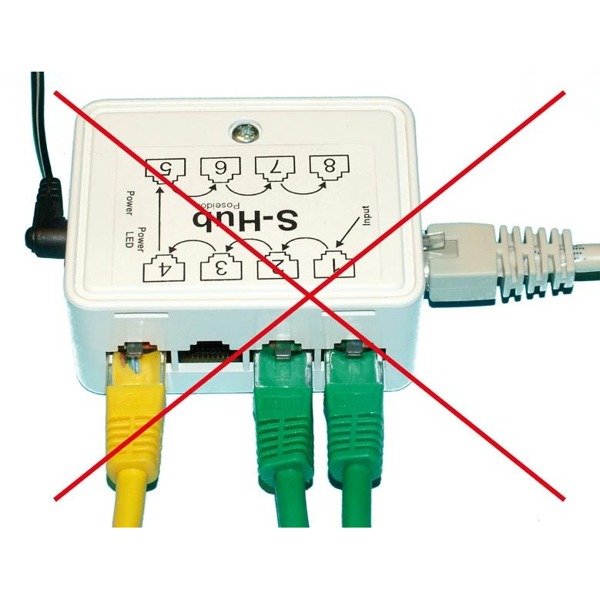

S-Hub HW group - Beispiel zur falschen Verwendung
S-Hub von HW group erlaubt einfache Verkabelung in größeren Unternehmen und die einfache Erweiterung für Poseidon Geräten mit mehr Sensoren. Die Sensoren müssen von Port 1-8 aufsteigend angeschlossen werden. Bei Verwendung von mehr als 3 Sensoren ist eine direkte Stromversorgung notwendig. Sonst funktioniert dies über die Poseidon Unit.

zum Merkzettel hinzufügen

Datenblatt zusenden


Poseidon S-Hub

Hub für den Anschluss mehrerer RS-485 Sensoren an eine Poseidon2 4002 Einheit. Der Bus verwendet CAT5-Verkabelung und RJ45-Buchsen.

  • Ermöglicht den Anschluss von bis zu 8 RS-485 Sensoren in Sternstruktur
  • S-Hub Einheiten können kaskadiert (daisy-chained) werden
  • Einsatzbereich: Innenraum-Verwendung
  • Eingang: Poseidon2 4002
  • Schnittstelle: RS-485, RJ45
  • Stromversorgung: Die Stromversorgung erfolgt über ein RS-485 Cat5 Kabel von der Poseidon-Einheit, Anschluss für extra Stromversorgung (Buchse für Wandsteckernetzteil)
