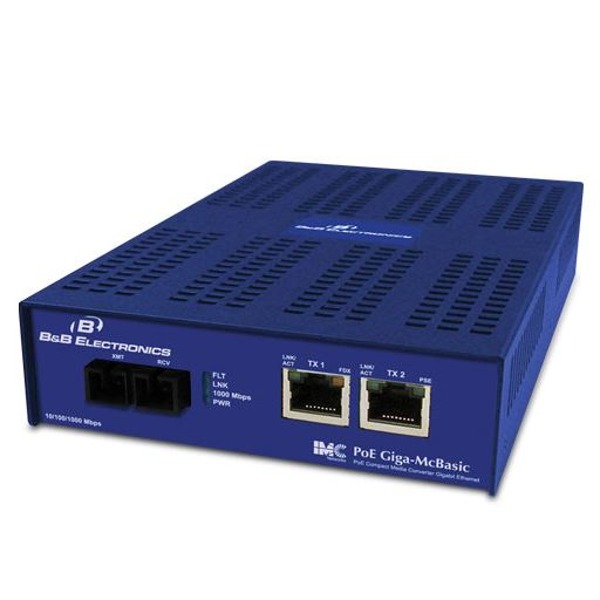

Advantech PoE/PoE+ Giga-McBasic Serie - Gigabit PoE Switching Medienkonverter

Advantech PoE/PoE+ Giga-McBasic Series - PoE & PoE+ Switching Media Konverter

Die PoE Giga-McBasic-Einheit wird mit einem SFP- oder Festfaser-Transceiver, einem PoE / PSE 10/100 / 1000Base-T-Kupferanschluss mit 15,4 Watt Leistung und einem 10/100/1000 Mbit / s-Kupferanschluss zum Anschluss eines Nicht-PoE-Einheit zum selben Glasfaser-Uplink.

Die Advantech PoE + Giga-McBasic-Einheit wird mit einem SFP- oder Festfaser-Transceiver und zwei PoE / PSE 10/100 / 1000Base-T-Kupfer geliefert. Jeder Port liefert 25,5 Watt Leistung mit Daten.

Als fasergespeister Medienkonverter liefert er über ein Standard-CAT5 sowohl Strom als auch Daten an ein entferntes Gerät, wodurch das zusätzliche Gerät nicht mehr mit Strom versorgt werden muss. Die Kupferports Auto-Negotiate für die Geschwindigkeit und den Duplexmodus des verbundenen Geräts: 10 Mbps, 100 Mbps oder 1000 Mbps und HDX oder FDX (einschließlich Flow Control). Darüber hinaus unterstützen beide PoE-Switching-Medienkonvertermodelle Jumbo-Frames mit bis zu 10240 Byte.

SpecifiKationen

Flexible Solution

• Verbindet 10/100/1000 Mbps Kupfer mit 100 oder 1000 Mbit / s Glasfaser SFP oder 10/100/1000 Mbps oder
• 1000 Mbps Kupfer SFP
• Unterstützt Jumbo Frames (bis zu 10240 Bytes)
• Robustes, eigenständiges Metallgehäuse mit interner Stromversorgung
• Mehrere Befestigungsoptionen (Desktop, Wallmount oder Rackmount)
• Für Multimode-, Singlemode-, Einzelstrang- und CWDM-Glasfaser
• Bietet konfigurierbare PoE-Reset auf Fiber LOS

Power Options

• Unterstützt IEEE 802.3af PoE (15,4 W) und IEEE 802.3at PoE + (25,5 W)
• Interne Wechselstromversorgung
• Erhebliche Kosteneinsparungen Es ist nicht erforderlich, die vorhandene Stromversorgung / Verkabelung zu erweitern, um ein Gerät mit Strom zu versorgen

Plug-and-Play Operation

• Benutzerfreundliche Auto-Negotiation-Technologie
• Bietet eine größere Flexibilität bei der Installation; Wählen Sie den besten Standort für ein angetriebenes Gerät
• Auto-Cross MDI / MDIX wird auf Kupferports angeboten

Technical Specifications

• PoE / PoE + Giga-McBasic
• IEEE 802.3 10Base-T Twisted Pair
• IEEE 802.3u 100Base-TX-Twisted Pair
• IEEE 802.3af Power over Ethernet
• IEEE 802.3at Power over Ethernet Plus
• IEEE 802.3u Auto-Negotiation
• RFC-2474
• RFC-2475 DiffServ QoS
• Plug-and-Play-Betrieb
• Akzeptiert RJ-45 und SFP oder SC-Anschlüsse
• 50/125 um oder 62,5 / 125 um Multimode-Faser
• 9/125 um Singlemode-Faser
• Einzelstrang-Faser- und CWDM-Modelle
• FX und TX Auto Negotiation
• AutoCross für MDI / MDIX
• MTU: Unterstützt Jumbo Frames bis zu 10240 Bytes

Dimensions

• 1.46”H x 4.76”W x 7.32”D (3.71 cm x 12.09 cm x 18.59 cm)

Power Characteristics

• PoE Giga-McBasic
  Verbraucht weniger als 10 Watt (Heizung) plus PSE-Leistung IEEE802.3af Leistung zum Feld <15,5 Watt
  PoE + Giga-McBasic
  Verbraucht weniger als 10 Watt (Heizung) plus PSE-Strom IEEE802.3af / bei Leistung zu Feld <50 Watt (2x24,5 W)

Connectors

• RJ-45 and SC or SFP

Regulatory Approvals

• FCC Class A
• UL/cUL, CSA, CE

Operating Temperature

• +32° to +122° F (0° to +50° C); PoE Giga-McBasic
• +32° to +104° F (0° to +40° C); PoE+ Giga-McBasic

Storage Temperature

• -40° to +185° F (-40° to +85° C)

Humidity

• 5% – 95% (non-condensing)

Shipping Weight

• 1.3 lbs (0.58 kg)

Input Specifications

• 100-240 ±10% VAC, 50/60Hz, 0.5A to 0.2A (PoE Giga-McBasic)
• 100-240 ±10% VAC, 50/60Hz, 1.6A to 0.7A (PoE+ Giga-McBasic)
