CrystalLink Audio - Stereo Audio & Mikrophon Extender über CATx

CrystalLink Audio Extender für Stereo Audio und Mikrophon über CATx von Rose Electronics.
CrystalLink Audio Extender für Stereo Audio und Mikrophon über CATx von Rose Electronics.
CrystalLink Audio Extender für Stereo Audio und Mikrophon über CATx von Rose Electronics.
Diagramm zur Anwendung des CrystalLink Audio Extenders über CATx von Rose Electronics.
CrystalLink Audio von Rose Electronics ist ein Stereo Audio und Mikrophon Extender über CATx Kabel auf eine Entfernung bis zu 300m (1000 ft.). Er unterstützt alle Arten von Lautsprechern und Kopfhörern und hat einen integrierten Mikrophon Vorverstärker.

zum Merkzettel hinzufügen

Datenblatt zusenden


CrystalLink Audio - Stereo Audio & Mikrophon CATx Extender

  • Verlängern Sie Stereo-Audio und ein Mikrofon bis zu 1.000 Fuß (300m) über ein einziges CAT5-Kabel
  • Unterstütz Multimedialautsprecher, Kopfhörer oder Ohrhörer
  • Eingebauter Mikrofon-Vorverstärker
  • Einstellbare Mikrofonverstärkung
  • Unterstützt Kondensator- oder dynamische Mikrofoneingänge

CrystalLink Audio Extender von Rose Electronics ist die perfekte Ergänzung für ein System, das die Verlängerung von Audiosignalen ausgehend von Ihrem PC erfordert. Kopfhörer oder Multimedialautsprecher können direkt am Receiver angeschlossen werden. Die Receiver-Einheit verfügt über einen eingebauten Mikrofon-Vorverstärker, welcher die Anpassung der Mikrofonverstärkung vermittels eines unten auf dem Receiver befindlichen Potentiometers ermöglicht.

Die Installation ist völlig unkompliziert.

  1. Verbinden Sie den Mikrofonausgangs- und -eingangsport des Transmitters mit den entsprechenden Ports Ihres PCs oder Ihrer Audioquelle unter Verwendung eines 3,5mm (männlich-zu-männlich) Stecker-zu-Stecker-Audio-Kabels.  Die Buchsen sind im Standard-PC-Code gefärbt: schließen Sie rosa an rosa und grün an grün an.
  2. Verbinden Sie ein Mikrofon mit dem Mikrofoneingangsport (rosa) des Receivers und ein Set Lautsprecher mit dem Ausgangsport (grün).
  3. Verbinden Sie die lokale Einheit mit der remoten Einheit mit bis zu 1.000 Fuß (300 Meter) CAT5-Kabel.
  4. Schließen Sie das Netzteil an die +9VDC-Strombuchse der lokalen Einheit an und verbinden sie es mit einer Stromquelle.
Es ist nur ein Netzteil erforderlich, um sowohl den Transmitter als auch den Receiver mit Strom zu versorgen. Der Extender kann Audio bis zu 1.000 Fuß (300m) über ein CAT5-Kabel übertragen. Der CrystalLink Audio Extender kann mit der Rose Electronics Audio-Splitter-Produktlinie kombiniert werden, um eine Audioquelle zu mehreren remoten Punkten zu verlängern.

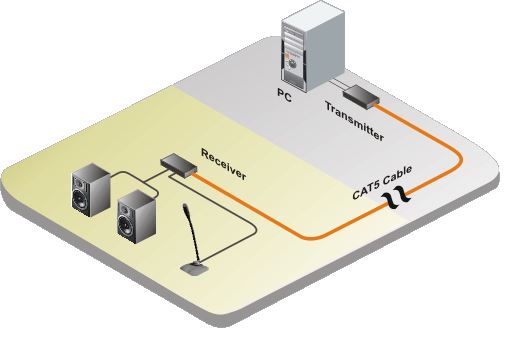

Diagramm

crystallink-audio-rose-electronics-stereo-audio-extender-catx-300m-diagramm
CrystalLink Audio Extender
ALD-KAAU2Komplettes Extender-Set: Sender, Empfänger und Netzkabel
