AdderLink DV120 - DVI Video Extender über CATx bis zu 50 Meter

AdderLink DV120 Adder DVI Extender über CATx
AdderLink DV120 Adder DVI Extender über CATx
AdderLink DV120 Adder DVI Extender über CATx
AdderLink DV120 Adder DVI Extender über CATx
Der AdderLink DV120 von Adder ist ein DVI Video Extender über CATx bis zu 50 Meter. Die Stromversorgung erfolgt über USB.

zum Merkzettel hinzufügen

Datenblatt zusenden

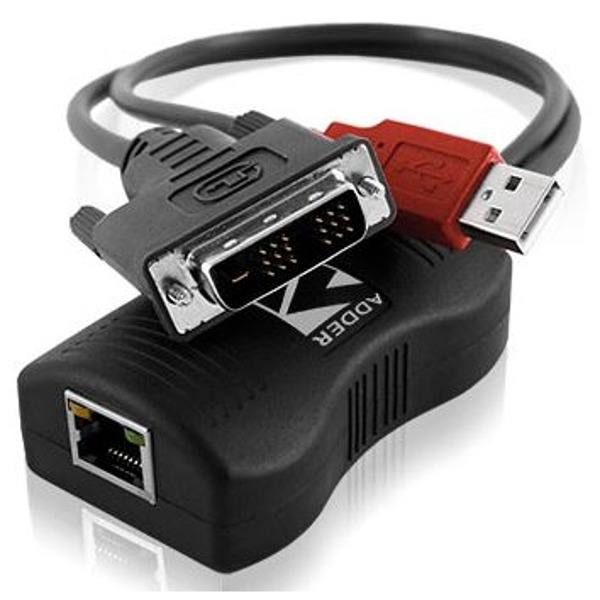

AdderLink DV120 DVI Extender über CATx

ADDERLink DV120 ist ein einfach zu installierendes, höchst-kompaktes Video-Extender-System, welches einen HD-Video-Stream über ein einziges CATx-Kabel übermitteln kann. Das ermöglicht es Ihnen, Ihre Medien-Wiedergabe-Hardware in einer sicheren und temperaturüberwachten Umgebung zu platzieren. So sind Ihre wertvollen Systeme in Sicherheit und entfernt von der Umgebung am Display-Ort, während Sie für den Benutzer exakt dasselbe Wiedergabeerlebnis gewährleisten.

ADDERLink DV120 ist ideal für die Digital-Signage- (DOOH - Digital-Out-Of-Home) und audiovisuelle (AV) Industrie geeignet.

Pixelperfektes Digital-Video

Der ALDV120 verwendet ein nicht-komprimiertes Kommunikationssystem, bei welchem die Pixels jedes Frames ohne Verlust gesandt werden.  Es werden Auflösungen bis zu 1920 x 1200@60Hz (WUXGA-Widescreen Ultra eXtended Graphics Array) unterstützt.

Bis zu 50 Meter über ein einziges CATx-Kabel

Video und Stromversorgung werden alle von einem einzigen Kabel geliefert, das bis zu maximal 50 Meter Verlängerung bietet. Die wirklich erzielbare Verlängerungsdistanz hängt von der verwendeten CATx-Kabel-Type ab und von der Anzahl an Verbindungsunterbrechungen für Patch-Panels und Wandanschlusseinheiten (Wall-Plates). Siehe bitte die Tafel auf der Rückseite für mehr Details.

Höchst energieeffizient - keine externe Stromversorgung erforderlich

Der AdderLink DV120 ist so beschaffen, dass er höchst stromeffizient ist. Er benötigt weniger als ein Achtel der Stromleistung, welche von einigen vergleichbaren Systemen benötigt wird. Indem er den Strom von einem Standard-USB-Socket bezieht, benötigt er keine externen PSUs (Power Supply Units) (Stromversorgungseinheiten), und daher ist die zusätzlich erforderliche Infrastruktur auf ein absolutes Minimum reduziert.

EDID (Extended Display Identification Data)-Management

Das intelligente EDID-Management des Systems erlaubt es, die wirklichen Eigenschaften des Monitors an den Computer rückzuübermitteln.

Plug-and-Play

Die AdderLink DV120 Extender werden in einem völlig konfigurationsfreien Zustand geliefert, sodass Sie sie ihre beiden Einheiten einfach anschließen und sofort mit ihnen arbeiten können. Es sind keine Treiber oder Softwareinstallationen erforderlich.

Der perfekte Video-Wall-Begleiter

Mit verriegelbaren Steckverbindungen und ohne Bedarf an Stromversorgungsequipment am Receiver ist der ALDV120 der perfekte Begleiter für Video-Walls, bei denen der Controller weit entfernt von den Bildschirmen platziert werden muss.

Built to last (lange Lebensdauer der Geräte)

Adder Technology hat eine wohlverdiente Reputation aufgrund der Herstellung von Produkten, die leistungsstark und sehr langlebig sind. Der AdderLink DV120 ist da keine Ausnahme und bietet widerstandsfähige aber leichte ABS-(Acrylnitril-Butadien-Styrol)-Gehäuse, um sicherzustellen, dass diese problemlos den täglichen Anforderungen in ihrer Verwendung entsprechen. Auch die internen Komponenten und externen Anschlüsse werden aufgrund ihrer Verlässlichkeit und, zusätzlich, aufgrund ihrer Leistungsmerkmale ausgewählt.

Diagramm

adderlink-dv120-adder-dvi-extender-catx-diagramm

Details zum AdderLink DV120 DVI Extender

Hardware-Kompatibilität

Alle Computer mit DVI-D- und USB-Anschlüssen - bedarfsabhängig.

DVI-D-Interface (DVI-D-Schnittstelle)

Das System unterstützt Auflösungen wie zum Beispiel 480p, 720p, 1080P oder WUXGA (1920 x 1200) @60Hz und 24-Bit Farbtiefe

Software-Kompatibilität

Alle bekannten Betriebssysteme.

Computeranschlüsse des Transmitters (TX)

DVI-D männlich, USB Type A (nur für Strom)

Displayanschlüsse des Receivers (RX)

DVI-D männlich

Strom

USB-Stromversorgung, 5VDC -2,5W kombiniert sowohl für die RX- wie für die TX-Einheiten.

Physisches Design

Spritzgussgeformte ABS-(Acrylnitril-Butadien-Styrol)-Gehäuse:
45mm / 1.8’’ (Breite) x 63mm / 2.5’’(Tiefe) x 21mm / 0,8’’(Höhe) mit 30cm / 12’’ Pigtails (Anschlusskabeln), Gewicht 250g / 0.6 lb pro Paar

Betriebstemperatur

0 bis 40ºC / 32 bis 104ºF.

Zertifizierungen

CE, FCC.

Wichtige Verlängerungsdistanzinformation

Empfohlene Kabel sind CAT7 Shielded (abgeschirmte) Foiled (folierte) Twisted (verdrillte) Pair-Kabel

  • Daetwyler 7702 Flexibles Patch-Kabel
  • Daetwyler 7120 Bulk-Kabel (Meterwarenkabel)

Kategorie 6a (oder besser) Shielded-Twisted-Pair-Kabel müssen deshalb für die Verbindung der lokalen mit den remoten Einheiten verwendet werden, um insbesondere die Einhaltung der Regulative der Radio-Frequenz-Energie-Emissionen zu erfüllen und um einen angemessen hohen Grad an Störfestigkeit gegenüber elektromagnetischen Interferenzen sicherzustellen.

Auflösung Frequenz Patch-Verbindungen Kabeltype Entfernung
1920x1200 60Hz 0 CAT7 50 Meter
1920x1200 60Hz 0 CAT6a (abgeschirmt) 50 Meter
1920x1200 60Hz 2 CAT6a (abgeschirmt) 40 Meter
1920x1200 60Hz 2 CAT7 40 Meter
