Expert Net Control 2311 - Fernwirksystem mit 1 Relaisausgang

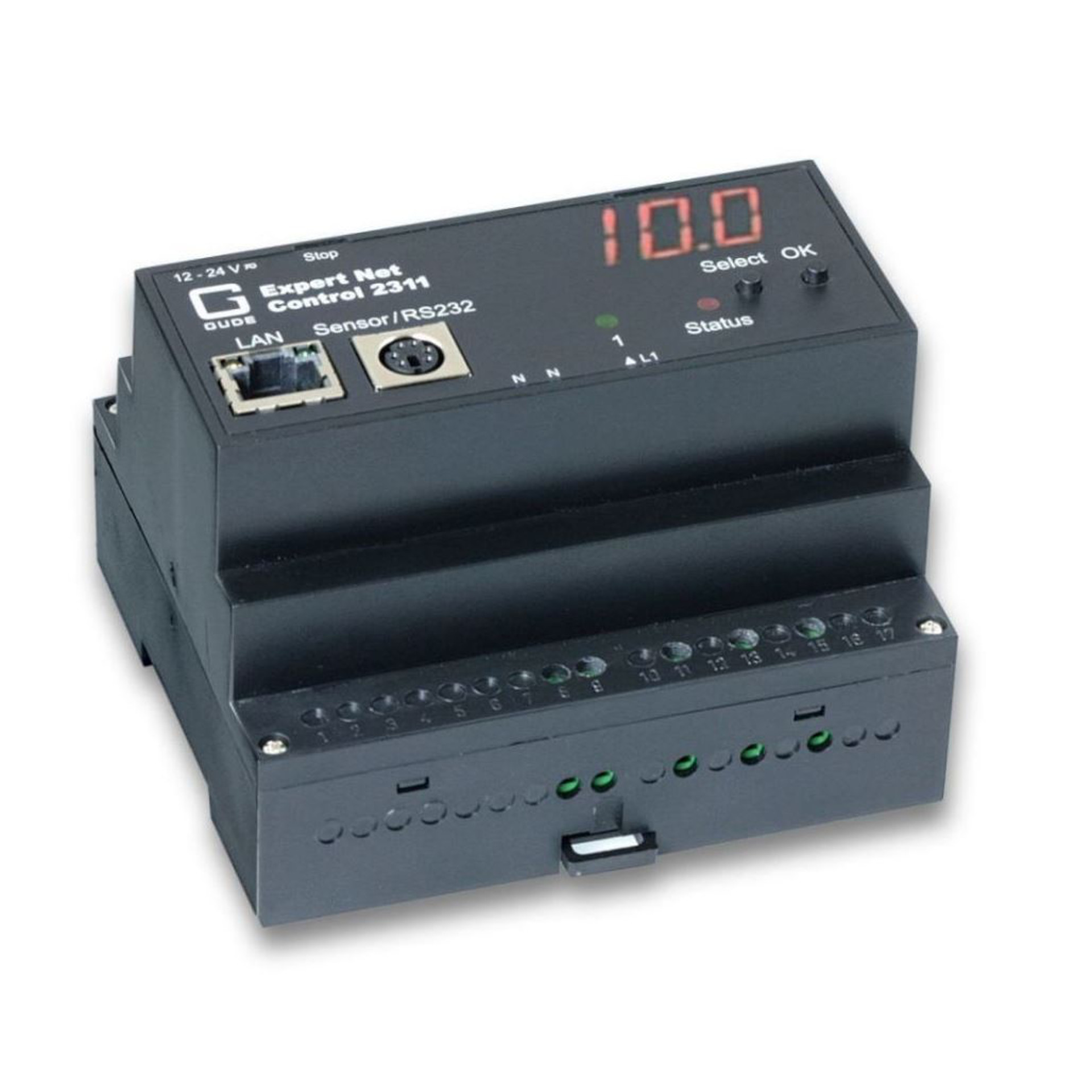

Die Expert Net Control 2311 von Gude ist ein Fernwirksystem mit 1 Relaisausgang.
Die Expert Net Control 2311 von Gude ist ein Fernwirksystem mit 1 Relaisausgang.

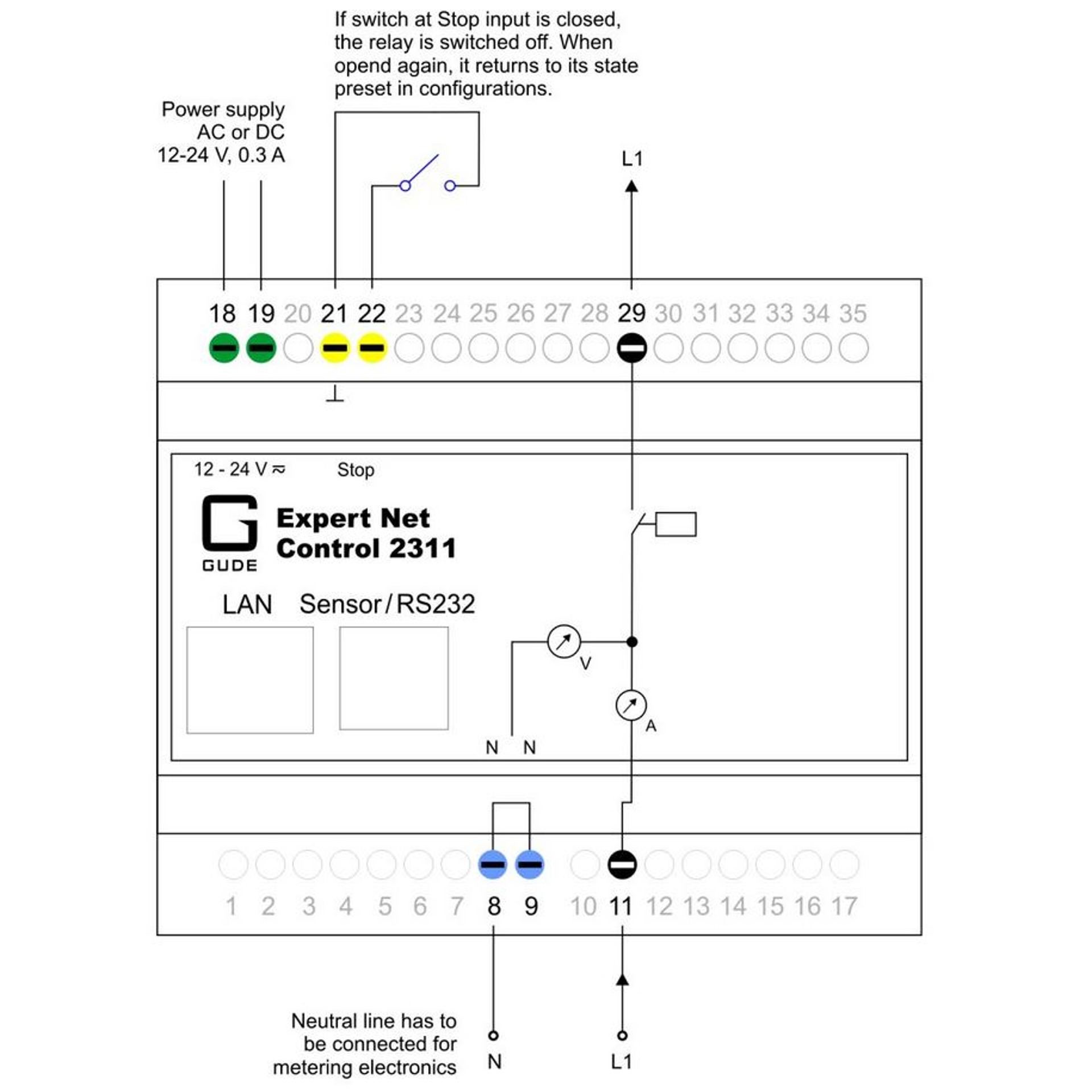

Diagramm zur Anwendung des Expert Net Control 2311 Fernwirksystems von Gude.
Der Gude Expert Net Control 2311 ist ein Fernwirksystem über TCP/IP mit einem schaltbaren Relaisausgang mit 2 Energiezählern und optionalen Ports für Sensoren (Temperatur, Luftfeuchtigkeit) oder RS-232. Das kompakte Hutschienen-Gehäuse eignet sich ideal für den Schrankeinbau.


zum Merkzettel hinzufügen

Datenblatt zusenden


Expert Net Control 2311 - Fernwirksystem über TCP/IP mit einem schalt- und überwachbaren Relaisausgang

Der Expert Net Control 2311 bietet die Fernschaltung und –überwachung eines an einem Relaisausgang angeschlossen elektrischen Gerätes über ein TCP/IP-Netzwerk. Der 2311 verfügt über einen schaltbaren Relaisausgang (Anschluss über Industrieklemme), die wahlweise über Webinterface, App, SNMP, serielle Schnittstelle oder den Taster am Gerät schaltbar ist. Mit zwei Energiezählern, die eine Vielzahl elektrischer Größen messen können, wird der Energiestatus des angeschlossenen Gerätes, über einen Sensoranschluss zudem Umgebungstemperatur und Luftfeuchtigkeit überwacht. Das kompakte Hutschienen-Gehäuse ist ideal für die Montage in Steuerschränken, Schaltschränken und Verteilersystemen.

Diagramm

expert-net-control-2311-gude-fernwirksystem-1-relaisausgang-diagramm

Details zum Expert Net Control 2311 Fernwirksystem über IP

Anschlüsse

  • Anschlussklemmen für Betrieb mit 12-24 V Gleich-/Wechselspannung
  • 1 Schaltausgang (Anschlussklemme für Phase)
  • 1 Netzwerkanschluss RJ45 (10/100 Mbit/s)
  • 1 Mini-DIN-Anschluss für optionale Sensoren oder serielle Schnittstelle (RS232)

Leistungsmerkmale

  • 1 schaltbarer Relaisausgang, Schaltspannung 230 V AC 16 A
  • Messwerte für Strom, Spannung, Phasenwinkel, Leistungsfaktor, Frequenz, Wirk-, Schein- und Blindleistung
  • Ein dauerhafter und ein rücksetzbarer Energiezähler
  • Gesamtstrom, IP-Adresse, Sensorwerten und Fehlermeldungen können über ein gut sichtbares LED-Display abgelesen werden
  • Schaltausgang ist einzeln am Gerät per http, SNMP sowie mittels Kommandozeilentool schaltbar
  • Schaltzustand und Einschaltverzögerung (0...9999 Sekunden) nach Stromausfall sind einstellbar
  • Der Anschluss verfügt über einen Watchdog (ICMP/TCP) zur Überwachung des angeschlossenen Gerätes
  • Zweifarbige LEDs an der Frontseite zeigen den Status des Relaisausganges an
  • Anschluss für optionale Sensoren
  • Ein-/Ausschaltsequenz programmierbar
  • Fernzugriff über Android- bzw. iPhone-App
  • Eigenverbrauch gering

Netzwerk

  • IP-Adresse dynamisch durch DHCP oder feste IP-Adresse manuell
  • Über Ethernet können im laufenden Betrieb (ohne Neustart des Gerätes) Firmware-Updates durchgeführt werden.
  • SNMP Get/Traps – SNMPv1, SNMPv2c
  • Syslog-Unterstützung / E-Mail-Unterstützung
  • Zugriffsschutz durch IP-Zugriffskontrolle oder optionales HTTP-Passwort
  • Konfiguration einfach und flexibel über Webbrowser, Windows- oder Linux-Programm
  • 10 / 100 Mbit/s
