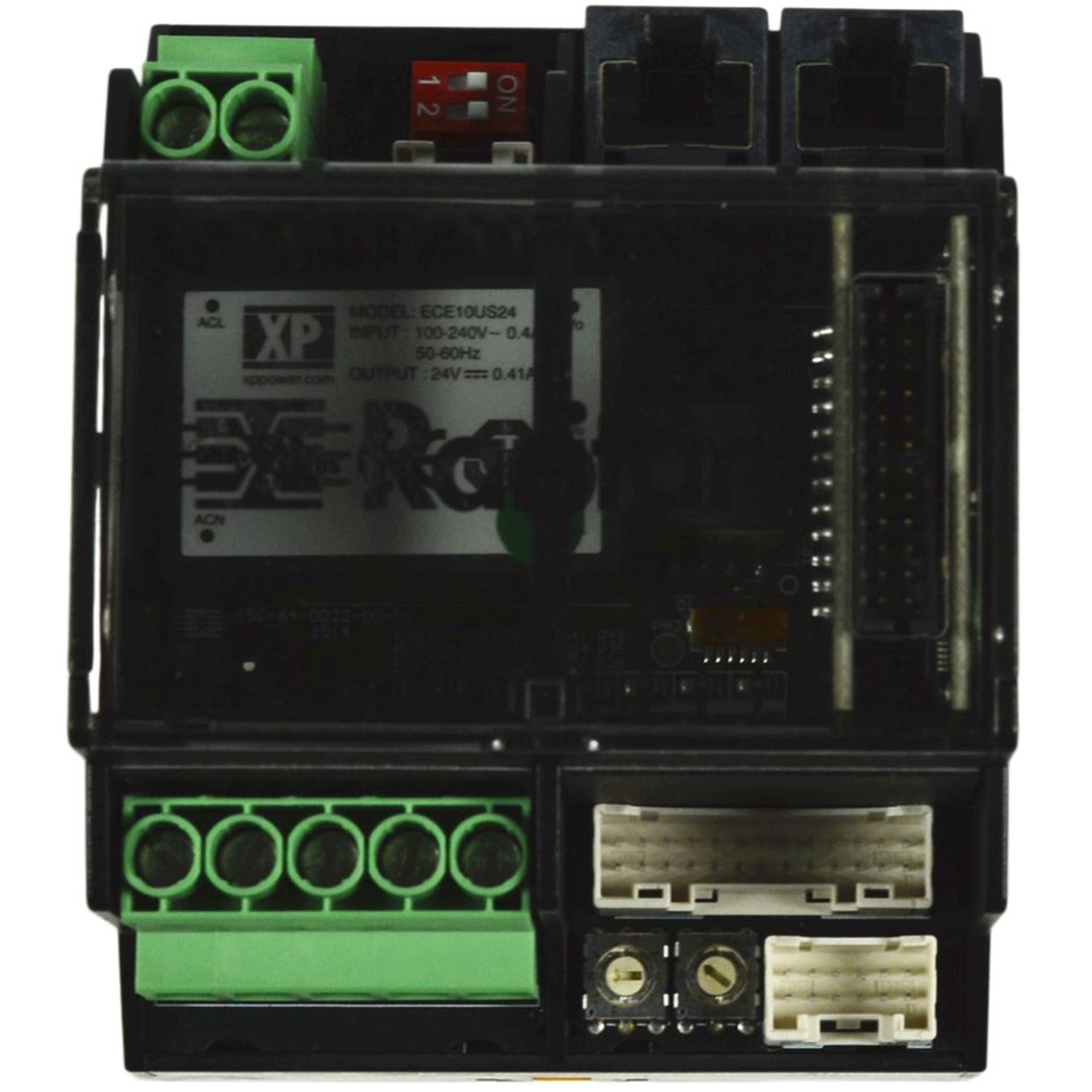

Messmodul zur Messung des Stromverbrauchs der neuen Branch Circuit Monitoring Lösung von Raritan.
Messmodul für die Leistungsmesser der Branch Circuit Monitoring Lösung von Raritan.
Kaskadierbares Modul für die Leistungsmesser der Branch Circuit Monitoring Lösung von Raritan.
Metering Modul für die Leistungsmesser der Branch Circuit Monitoring Lösung von Raritan.
Kaskadierbares Metering Modul des neuen Branch Circuit Monitoring Systems von Raritan.
Metering Modul für die Energiemesser der Branch Circuit Monitor 2 Lösung von Raritan.
Metering Modul zur Stromüberwachung beim Branch Circuit Monitor 2 von Raritan.
PMB Metering Modul zur Stromüberwachung mit dem Branch Circuit Monitor 2 von Raritan.
PMB Metering Modul zur Stromüberwachung mit dem Branch Circuit Monitor 2 von Raritan.
BCM2 Stromwandler mit Kabel zur Strommessung mit dem neuen BCM2 von Raritan.
Stromwandler (CTs) zur Stromüberwachung mit dem Branch Circuit Monitor 2 von Raritan.
Kabel für die Leistungsmesser der neuen Branch Circuit Monitoring Lösung von Raritan.
Kabel mit den codierten Steckverbindern der neuen Branch Circuit Monitoring Lösung von Raritan.
Diagramm zur Anwendung der neuen Branch Circuit Monitoring Geräte von Raritan.
Das neue Branch Circuit Monitoring 2 System von Raritan bietet eine flexible, einfache und effiziente Lösung zur Überwachung von Energie- und Stromverbrauch auf Unterverteilern mit bis zu 70 Leistungsmessern pro Controller in Ihren Rechenzentren. Das BCM-System überwacht sämtliche elektrische Größen, funktioniert mit der Power IQ DCIM Software und ist mit der PDView Smartphone App (iOS und Android) kompatibel.

zum Merkzettel hinzufügen

Datenblatt zusenden


BCM-System (Branch Circuit Monitoring) zur Überwachung von Energie- und Stromverbrauch in Rechenzentren

Durch das intelligente neue BCM-System (Branch Circuit Monitoring) können Sie einfach das Potential Ihrer Energieinfrastruktur ausfassen und die Stromversorgung eines sich ständig verändernden Rechenzentrums einfach verwalten. Sie können schon vorhandene Anlagen umrüsten oder eine komplett neue Anlage aufbauen – das BCM-System hilft Ihnen immer bei der Reduzierung Ihrer Energiekosten, der Übersicht über den Stromverbrauch und zur Ausfallszeitminimierung. Die Zählerfunktion funktioniert in Bereichen, die bisher ohne auskommen mussten. Es kann einfach auf PDUs, RPPs, Schalttafeln und Stromschienen mit bis zu 70 Leistungsmessern pro Controller gemessen werden. Der Belegungsplan und die Konfiguration der Energieversorgungen kann einfach vom USB-Stick auf die Controller geladen werden.

Das modulare BCM-System bietet Echtzeitansichten aller möglichen elektrischen Größen (Leistung, Spannung, Stromverbrauch, …) an Hauptleitungen oder an Abzweigleitungen. Diese können auch über PDView-App (für iOS und Android) remote angezeigt werden. Bei Auffälligkeiten bei Leistung oder anderen umgebungsbezogenen Variablen warnt das BCM-System um Ausfälle zu vermeiden. Durch die ermittelten Daten werden die Kunden bei der Umsetzung von Energieeffizienz- und Abrechnungsinitiativen unterstützt. Das BCM-System funktioniert mit der Power IQ DCIM Monitoring-Software sowie anderen Building Management System (BMS)- und DCIM-Lösungen. Das BCM-System benützt dieselbe Firmware wie die Raritan PDUs und unterstützt Protokolle wie TCP/IP, Modbus und SNMP.

Einfache und schnelle Installation

Durch die Absprache mit wichtigen Kunden und Personen mit Praxisbezug wurde das BCM System neu gestaltet. Die CTs (oder Kabelumbaustromwandler) können einfach um alle vorhandenen Kabelleitungen geklemmt werden, ohne die Leitungen unterbrechen zu müssen. Durch die Autokorrektur können die CTs in beide Richtungen installiert werden. Die Konfiguration der Schaltung kann von USB-Sticks einfach auf die Controller geladen werden und im Echtzeitkonfigurator bearbeitet werden.

Kosteneffizientes, einfach skalierbares und modulares System

Das modulare System kann einfach installiert werden und ist als BCM- oder Stromschienen-Überwachungskit lieferbar. Es ist durch seine Modularität für jede Anwendung einsetzbar und kann auf jegliche Größen skaliert werden. Somit ist es eine kosteneffektive und flexible Lösung für sämtliche Rechenzentren.

Schnelle Echtzeitkonfiguration

Der Belegungsplan für das BCM-System kann einfach im Echtzeitkonfigurator bearbeitet werden und über USB-Stick auf die Main-Controller geladen werden. Somit können Fehler bei der manuellen Eingabe ausgeschlossen werden. Zusätzlich besteht die Möglichkeit, das System mit der Power IQ DCIM Software zu verwalten und zu überwachen.

Genaueste Messungen

In den neuen BCM-Systemen werden dieselben Zähler- und Controller-Technologien wie in den Raritan Rack-PDUs (3. Generation) verwendet. Der Stromverbrauch (kWh) wird mit einer abrechnungsfähigen ISO/SEC-Genauigkeit von +/-0.5% gemessen.

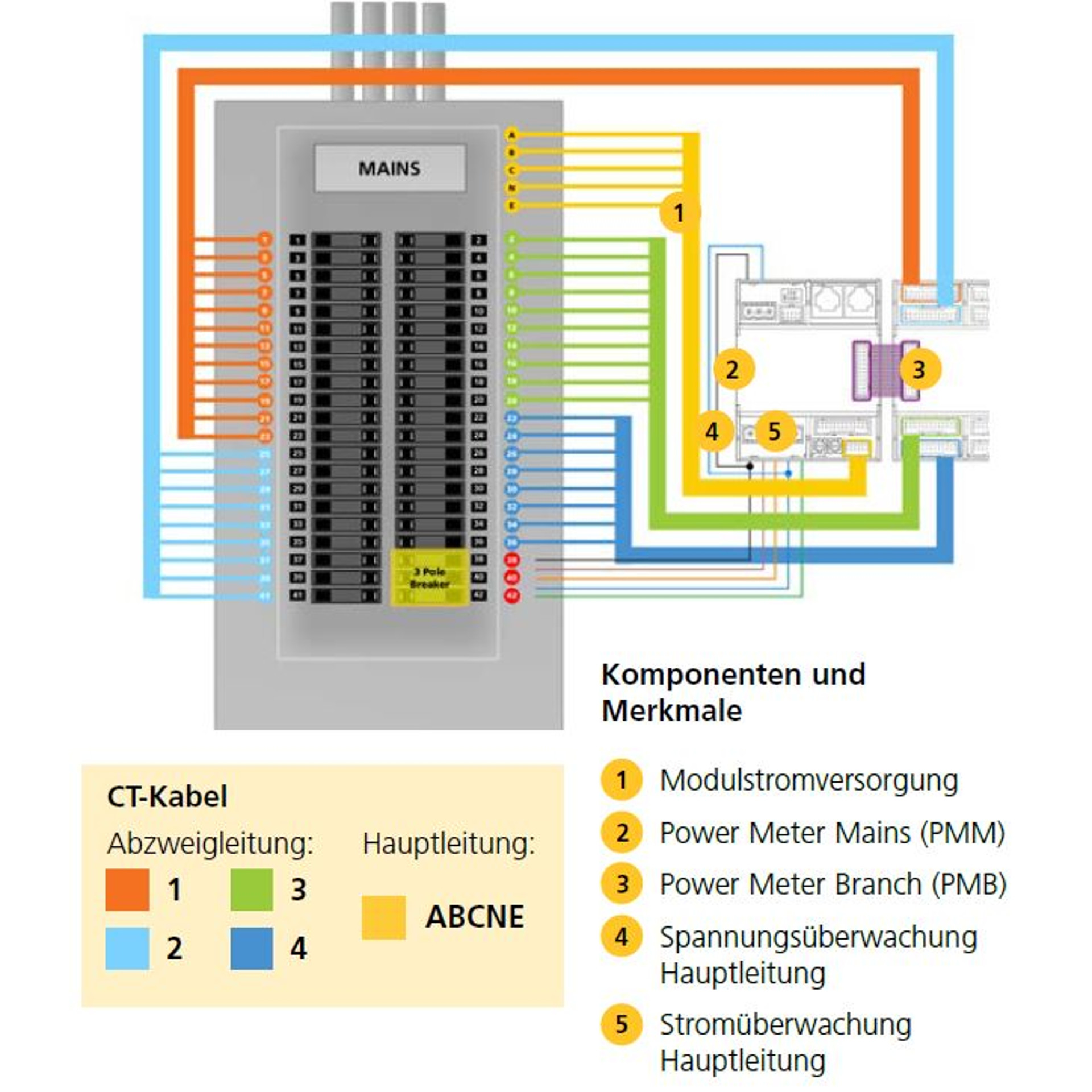

Diagramm

Diagramm zur Anwendung der BCM2 Branch Circuit Monitoring Lösung von Raritan.

Details und Merkmale zum neuen BCM-System

  • Ein Controller unterstützt bis zu 70 Leistungsmesser
  • Konfiguration durch Belegungsplan am USB-Stick
  • Messung für PDUs, RPPs, Schalttafeln und Busschienen
  • Verschiedene Gehäuseoptionen
  • Anschluss an spannungsführende Leitungen ohne Unterbrechung
  • Selbe Firmware wie bei Raritan Rack PDUs
  • Datenerfassung für: A, V, kW, kVA, Leistungsfaktor und kWh
  • Unterstützt TCP/IP, Modbus, SNMP
  • Unterstützt Umgebungssensoren

Niedrige Betriebskosten

  • Steuerung von bis zu 70 Leistungsmessern
  • Weniger Ausfallzeiten
  • Präzise Messungen von bis zu 96 Abzweigleitungen
  • Einfache Installation, Konfiguration und Skalierung
  • WLAN Zugriff
  • Redundanz: alle Module funktionieren solange 1 Zähler mit Strom versorgt ist.
  • TCP/IP, Modbus und SNMP Protokoll-Unterstützung

Einfaches Installieren und Einrichten

  • Stromwandler mit vorhandenen Abzweig- und Netzleitungen kompatibel
  • CTs können durch Autokorrektur in beide Richtungen installiert werden
  • CT-Installation ohne überschüssige Kabel und ohne Unterbrechung der Stromversorgung
  • Verschiedene Montageoptionen (Unterboden, Wandmontage, IT-Rack, DIN-Rail)
  • Kodierte Stecker für zuverlässiger Anschlüsse

Neueste Zähler- und Monitoringtechnologien

  • Messung des kWh-Verbrauchs mit ISO/SEC-Genauigkeit von +/-0.5%
  • Kombinierbare Module für Busschienen und Schalttafeln
  • Unterstützung von Power IQ-Software und andere Building Management System-Lösungen
  • Echtzeit- und historische Ansichten der elektronischen Größen
  • Datenzugriff über TCP/IP oder lokal über hochauflösendes Display oder Tablet

Energie- und Zeiteffiziente Funktionen

  • Belegungsplan über USB-Stick für schnelle Konfiguration (deaktivierbar)
  • PDView-App für Android und iOS
  • Power IQ DCIM Monitoring Software vollständig als Schalttafel
  • Selbe Firmware wie Raritan Rack PDUs
Eingangsspannung
Eingangsbereich90-277V, 156-480V
MesskategorieCAT III, Pollution Level 2
Frequenz50/60Hz
Strommesseingänge
CT Typ333mV
CT-Nennstrom1-1200A
Messgenauigkeit
Wirkleistung und Energie0.5%: IEC 62053 Class .5, EN 50470-3 Class C
Blindleistung und Energie2%
Effektivspannung und Strom0.2%
Frequenz0.1%
Abtastrate64x 50 oder 60 Hz
Messaktualisierungsrate3 Sekunden: IEC 61000-4-30 Class S
Umgebung
Betriebstemperatur0°C bis 60°C
Luftfeuchtigkeit0-85%
Seehöhe0-3000m
Leistungsanforderungen
Spannung90-240V
Strom0,2A
Konformität
SicherheitUL/EN 61010-1
EMV/EMIEN61326-1, FCC Part 15 Class A
Branch Circuit Monitor 2 Systeme
BCM2-DIN48-KIT-Y011x PMC-1001 Controller mit Rack-/Wandmontage, PMM-1000 Messmodul, PMB-1960 Power Meter Branch für 96 Ports, BCM2-250A-CT-4PK Stromwandler, BCM2-MCTcable-3M Kabel, 4x BCM2-60A-CT-12PK Stromwandler, BCM2-BCTcable- 3M-1, BCM2-BCTcable-3M-2, BCM2-BCTcable-3M-3, BCM2-BCTcable-3M-4
BCM2-DIN48-G0-KIT-Y01PMM-1000 Messmodul, PMB-1960 Power Meter Branch für 96 Ports, BCM2-250A-CT-4PK Stromwandler, BCM2-MCTcable-3M Kabel, 4x BCM2-60A-CT-12PK Stromwandler, BCM2-BCTcable-3M-1, BCM2-BCTcable-3M-2, BCM2-BCTcable-3M-3, BCM2-BCTcable-3M-4
BCM2-DIN96-KIT-Y0196 PMC-1001 Controller mit Rack-/Wandmontage, PMM-1000 Messmodul, PMB-1960 Power Meter Branch für 96 Ports, BCM2-250A-CT-4PK Stromwandler, BCM2-MCTcable-3M, BCM2-BCTcable-3M-3, BCM2-BCTcable-3M-4, BCM2-BCTcable-3M-5 BCM2-BCTcable-3M-6, BCM2-BCTcable-3M-7, BCM2-BCTcable-3M-8
BCM2-DIN96-G0-KIT-Y01PMM-1000 Messmodul, PMB-1960 Power Meter Branch für 96 Ports, BCM2-250A-CT-4PK Stromwandler, BCM2-MCTcable-3M Kabel, 8x BCM2-60A-CT-12PK Stromwandler, BCM2-BCTcable-3M-1, BCM2-BCTcable-3M-2, BCM2-BCTcable-3M-3, BCM2-BCTcable-3M-4, BCM2-BCTcable-3M-5, BCM2-BCTcable-3M-6, BCM2-BCTcable-3M-7, BCM2-BCTcable-3M-8
Controller Einheiten
PMC-1000Power Meter Controller zur Wandmontage
PMC-1001Power Meter Controller zur 19 Zoll Rack-Montage
Stromwandler
BCM-250A-CT-3PK3x 250A Stromwandler, 333mV, 24", 610mm Leitung
BCM2-1A-CT1x 1A Stromwandler, 333mV, 24", 610mm Leitung
BCM2-60A-CT-12PK12x 60A Stromwandler, 333mV, 24", 610mm Leitung
