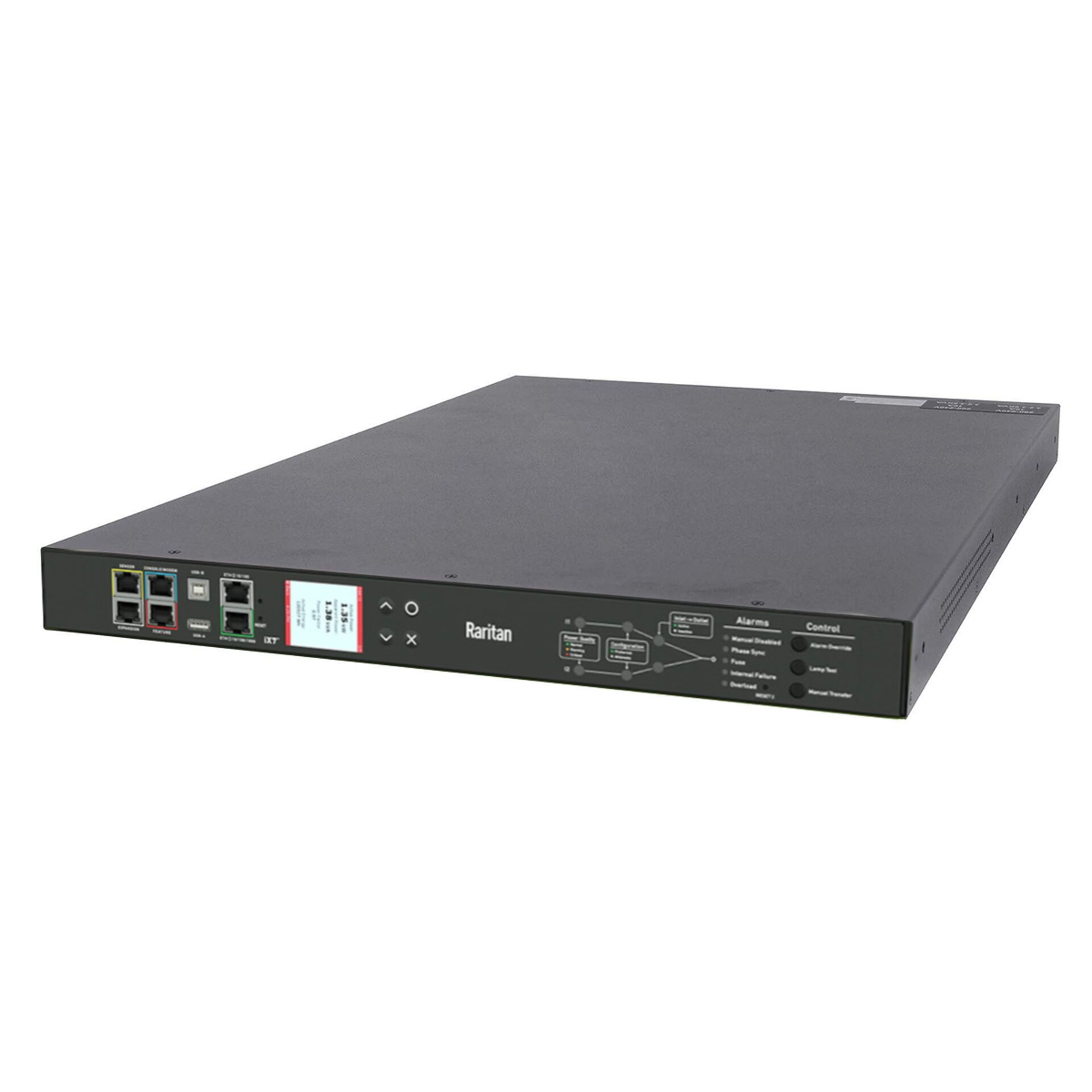

Rack Transfer Switch - 16A und 32A automatischer Transfer Switch mit Umschaltzeiten von 4 bis 8ms

Intelligenter Rack Transfer Switch mit Energiemessung und Remote Schalten

Der hybride Transfer Switch von Raritan nutzt geschickt sowohl die elektromechanischen Relais als auch die Thyristoren, um die jeweiligen positiven Merkmale zu maximieren und die negativen Merkmale zu minimieren. Im Gegensatz zu herkömmlichen Umschaltern (ATS) hat dieser durch die Verwendung von Thyristoren eine sehr kurze Übertragungszeit (4-8 ms). Zusätzlich hat der Hybrid-TS durch den Einsatz von elektromechanischen Relais im Gegensatz zu Statischen Umschaltern (STS) kaum einen Energieverlust und somit auch keine übermäßige Hitze.

Der Hybrid-TS von Raritan hat ebenso eine Echtzeitmessung u.a. von Strom und Spannung (Abtastrate im Millisekundenbereich). Oftmals kommt es zu einem Ausfall einer Quelle, wo im Nachhinein der Fehler nicht nachvollziehbar ist und es bleibt eine Ungewissheit. Mit dem Raritan TS kann man die gemessenen Kurvenverläufe speichern und später analysieren und kann dann u.u. eine Stromspitze, Spannungsspitze, Unterspannung, Überspannung, usw. als Ursache feststellen.

Single Point of Failure

Diese intelligenten Rack Transfer Switches nutzen zwei separate Umschaltkontakte anstatt eines doppelten Umschaltkontakts (Single Point of Failure) um eine verlässliche Übertragung, unabhängig von der Phasenlage, zu ermöglichen.

Last-Kurzschlusserkennung

Der Raritan Transfer Schalter hat eine Überwachung der Laststromkreise auf Kurzschluss. In der Regel würde ein satter Kurzschluss zu einem Ausfall der vorgeschalteten Sicherung der Zuleitung A und nach der Umschaltung, der Sicherung der Zuleitung B führen. Mit der Last-Kurzschlusserkennung wird ein Kurzschluss erkannt und die Umschaltung auf die Zuleitung B nicht durchgeführt. Falls Geräte mit redundanten Netzteilen von den gleichen Zuleitungen wie der Transfer Switch gespeist werden, würden bei einem Kurzschluss ohne Kurzschlusserkennung auch diese ausfallen.

Blitzschnelle Übertragungszeiten

Thyristoren bieten schnelle Übertragungszeiten von 4 bis 8ms und gewährleisten so, dass Ihre Ausrüstung weiterhin funktioniert, sollte die Stromversorgung ausfallen oder schwanken.

Zum Patent angemeldetes Hybrid-Design

Raritan bietet den ersten Transfer Switch an, der elektromechanische Relais und Thyristoren (SCR) für eine hervorragende Leistungsfähigkeit und Zuverlässigkeit miteinander kombiniert.

Webbasierte Fernüberwachung der Leistung

Fernüberwachung der Leistungsqualität in Echtzeit mit benutzerdefinierbaren Grenzwerten und Alarmmeldungen für Spannung und Frequenz. Einschließlich AC-Wellenform der letzten Übertragung und Messung der Strombelastung am Eingang.

Entwickelt für Zuverlässigkeit

Dieser zukunftsweisende Umschalter ist mit einem Überspannungsschutz, einem austauschbaren Kurzschlussschutz, redundanten internen Stromversorgungseinheiten und dualen Reglern ausgestattet.

Kurvenverlauf

In dieser Form wird der Verlauf von Strom und Spannung der letzten 10 Ereignissen, die zu einer Umschaltung geführt haben, gesichert. Zum Zeitpunkt Null wurde ein Ausfall erkannt und nach 4 ms wurde bereits von der zweiten Quelle gespeist.

Features and Benefits

• Schnelle Umschaltzeit – 4 - 8ms
• Zuverlässige Übertragung zwischen Energiequellen unabhängig von der Phasenlage
• Speichern der letzten 10 Umschaltungen, um die Analyse im Falle einer Netzstörung zu erleichtern
• Überdimensionierte Relais (48A) und Thyristoren (70A)
• Last-Kurzschlusserkennung
• Vermeidet elektrische Lichtbögen, die zu einer Störung des Umschaltrelais führen
• Ein Luftspalt von 3,3 mm gegenüber den üblichen 0,6 mm, der Lichtbogenbildung vermeidet
• Inlet-Überspannungsschutz und austauschbare, flinke Sicherungen zum Schutz vor einem Kurzschluss
• Schwellwert-Alarmierung und Status-Updates per GSM-Text, E-Mail und Syslog
• Registriert Umschaltzeiten für das Reporting
• Unterstützt Plug-and-Play-Sensoren
• USB-Anschlüsse unterstützen Wi-Fi, Kamera, Tablet und Kaskadierung

Diagramm

Weitere Merkmale des Rack Transfer Switches

Break-Before-Make

Integrierte Sensoren gewährleisten bei Übertragungen von der ersten Energiequelle zur zweiten ein Umschalten ohne Überlappung in 4 bis 8ms.

Phasenverschobene Übertragungen

Verwendet zwei einzelne Umschaltkontakte anstatt eines doppelten Umschaltkontakts (ein "Single Point of Failure") zur Unterstützung von zuverlässigen Übertragungen, unabhängig von der Leistung.

Verhindert ein Zusammenschweißen von Relais

Optionale Anschlüsse für Plug-and-Play-Umgebungssensoren, die die Überwachung von kritischen Umgebungsbedingungen erlauben.

Branchenweit flexibelster USB-Anschluss

Der Umschalter ist mit USB-Anschlüssen an der Vorder- und Rückseite ausgestattet, um Wi-Fi-Netzwerk, Kaskadierung, Webcams, eine schnelle Inbetriebnahme sowie den Zugriff auf Tablets zu unterstützen.

Funktionen für die Fernverwaltung

Warnmeldungen beim Erreichen von Schwellenwerten und Statusaktualisierungen über GSM-Text, E-Mail und Syslog. Eine intuitive GUI, SNMP, Modbus, TCP/IP, JSON-RPC für Scripting, IPv4/IPv6.

Energiemessung und Überwachung der Leistungsqualität

Treffen Sie informierte Entscheidungen zur Kapazitätsplanung, sorgen Sie für eine effiziente Nutzung der Energieressourcen und überwachen Sie die Leistungsschwankungen, die die Geräte beeinträchtigen können.

Bereit für raue Umgebungen

Funktioniert bei einer Umgebungstemperatur bis zu 60°C(UL) und 50°C(CE) und einer relativen Luftfeuchtigkeit von 85%.

Integration von DCIM-Überwachung

Nahtlose Einbindung in Raritans Power IQ® DCIM-Überwachungslösung für eine effektive Verwaltung der Strominfrastruktur des Rechenzentrums.

Überwachen und optimieren Sie Ihre Umgebung

Optionale Anschlüsse für Plug-and-Play-Umgebungssensoren, die die Überwachung von kritischen Umgebungsbedingungen erlauben.

Elektromechanische Relais Switches (ATS):

• Die Übertragungszeiten der Hersteller variieren zwischen 8 und 16ms.
• Durch elektrische Lichtbögen verschmelzen die Kontakte oft miteinander, was einer der häufigsten
• Gründe für eine Störung des elektromechanischen Relais Transfer Switches ist.
• Lösungen, die nur auf das Relais ausgelegt sind, weisen nicht darauf hin, wenn das Relais verschweißt ist und verhindern das Umschalten der Stromzuführung. Dadurch erfahren die Rechenzentrumsverantwortlichen erst, dass Ihr Transfer Switch versagt, wenn es bereits zu spät ist und z. B. eine Stromstörung eintritt und keine Umschaltung stattfindet.

Thyristor Switches (STS):

• Sie ermöglichen sehr schnelle Übertragungszeiten (normalerweise 4 bis 6ms), sind aber auch
• fünfeinhalb mal teurer als elektromechanische Switches.
• Sie verbrauchen mehr Energie als elektromechanische Relais und produzieren mehr Hitze, wobei die Kühlungsressourcen verbraucht werden.
• Sie sind weniger energieeffizient, da sie forcierte Kühlung und niedrigere maximale Betriebstemperaturen benötigen.
• Sie reduzieren die Energieeffizienz des Racks.

Raritans zum Patent angemeldetes Hybrid Design:

• Halbleiterkomponenten ermöglichen eine zügige Übertragung.
• Die Schaltung, die zum Patent angemeldet ist, reduziert die Abnutzung der elektromechanischen Komponenten.
• Es verhindert Lichtbögen, die zu Störungen des Relais Transfer Switches führen.
• Es erkennt Ausgangskurzschlüsse und sendet einen Alarm, so dass der Kurzschluss beseitigt werden kann, bevor die Stromübertragung manuell vorgenommen wird.
• Es hat die Geschwindigkeit eines STS bei niedrigeren Kosten.
• Lüfterloses Design für erhöhte Zuverlässigkeit.
