Die LigoDLB 5-20ac von LigoWave ist eine 5 GHz WLAN Richtantenne für PTP - Point to Point und PTMP - Point to Multi Point Wireless Bridge Anwendungen.

zum Merkzettel hinzufügen

Datenblatt zusenden


LigoDLB 5-20ac 5 GHz WLAN Richtantenne für PTP und PTMP Wireless Bridge von Ligowave

Unglaubliche Leistung

Durchsatz von 500+ Mbps - das Ergebnis einer leistungsstarken Hardwareplattform mit  einem 802.11ac-technologiebasierten Funkgerät und einem eigenen Datenübertragungsprotokoll (iPoll). Mit Einbindung einer QCA 9563 CPU (750 MHz), eines QCA 9882 Radios und 64 MB RAM und 16 MByte Flash-Speichers sind die Geräte der Serie LigoDLB 5-20 ac die ideale Lösung für Anwendungen mit hohen Kapazitätsansprüchen. Dem modernsten Stand der Technik entsprechendes HF-Design mit hoher Ausgangsleistung und Empfindlichkeitsparametern verbessert Reichweite und Kapazität bei höchster Modulation - 256 QAM. Der 24-V-Gigabit-Ethernet-Port (passives PoE) ermöglicht die Nutzung der vollen Kapazität des Funkgeräts, wenn es in einem Punkt-zu-Punkt- oder Punkt-zu-Multipunkt-Netzwerkdesign verwendet wird. Geräte der LigoDLB ac-Serie sind rückwärtskompatibel mit LigoDLB-Geräten, die den iPoll-Modus verwenden, der dazu beiträgt, bestehende Netzwerke im Laufe der Zeit mit den neuesten Technologien zu erweitern oder upzugraden.

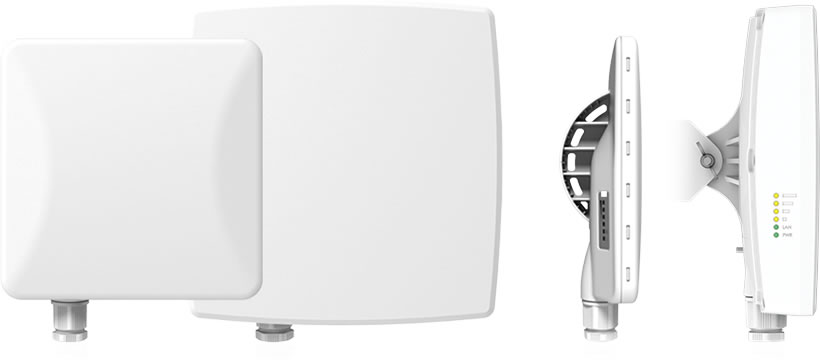

Neuer Formfaktor

LigoDLB 5-20ac Neuer Formfaktor LigoWave

Die Form des Gehäuses ist jetzt kleiner, leichter, behält aber die Wetterschutzklasse IP-66 bei. Kleinere Verpackungen reduzieren Frachtkosten und machen sie weniger aufwendig. Das neue Design hat keine Metallteile, was sie leichter und korrosionsbeständiger macht.

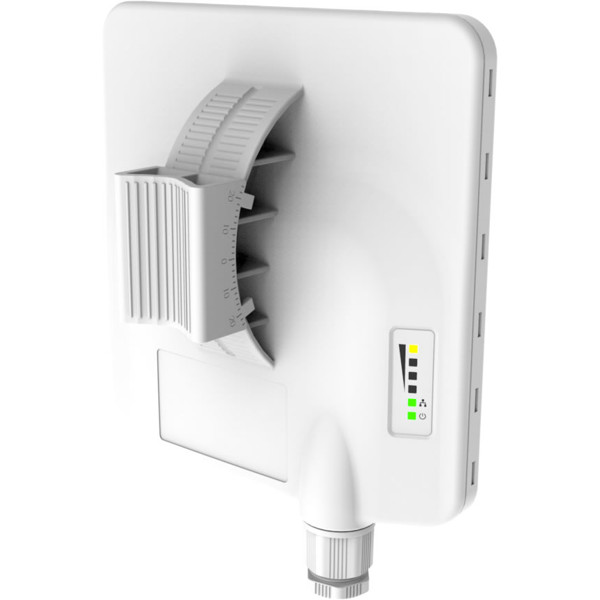

Neue Montage

Die einstellbare Montagehalterung ist sehr leicht zu montieren und installieren. Sie besteht aus zwei leicht zu verbindenden Teilen, mit denen das Gerät bei der Montage an einem Mast hoch und hinunter gekippt werden kann. Ein Metallband ist im Lieferumfang enthalten, um das Gerät sicher festzuziehen. Dieses Design bietet zusätzliche Verstärkungen und dickere Materialien, um die Beständigkeit unter extremen klimatischen Bedingungen zu gewährleisten.

Leistungsstarkes Betriebssystem

Das LigoDLB-Betriebssystem ist ein hochfunktionelles und einfach zu bedienendes Betriebssystem, das in allen LigoDLB-Hardwaregeräten für eine mühelose Einrichtung und störungsfreien Betrieb integriert ist. Hohe Leistung (500 Mbps) ermöglicht mehr Bandbreite zusammen mit zusätzlichen Diensten wie VoIP und IPTV. Dies ist möglich, wenn der intelligente QoS-Mechanismus von LigoWave und der- Multi-Cast-Verkehr für Triple-Play-Dienste verwendet werden. Diese Dienste sind für alle Dienstleister der nächsten Generation unerlässlich, um ihre bestehenden Portfolios zu ergänzen. iPoll, das eigene Übertragungsprotokoll von LigoWave, gewährleistet eine reibungslose Leistung mit einer hohen Anzahl von Clients auch in geräuschvollen Umgebungen.

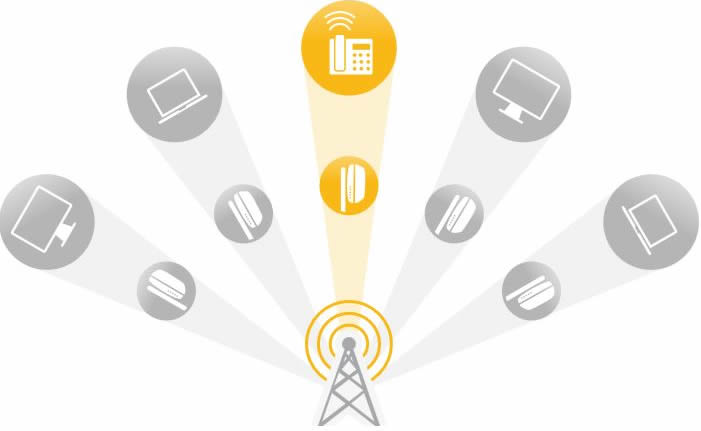

iPoll 3: Erweitertes Leistungsprotokoll

iPoll 3 Erweitertes Leistungsprotokoll von LigoWave
Das iPoll ™ PTMP-Protokoll (Point-to-Multi-Point) von LigoWave ist eine innovative Lösung, die Übertragungsstaus und enge Clusterinterferenzen bei drahtlosen PTMP-Installationen eliminiert.

Hotspot-Szenariounterstützung

Ab Firmwareversion 7.52 kann die Infinity-Firmware für Geräte der Serie LigoDLB für den Hotspot im Außenbereich und andere verwandte Anwendungen verwendet werden. Nach dem Firmware-Upgrade werden DLB-Geräte in Access Points für Hotspot-Netzwerke im Freien umgewandelt und verlieren die Funktionalität der Punkt-zu-Punkt- oder Punkt-zu-Multipunkt-Konnektivität.

3 kV-Leitung zu Erde und 1 kV-Leitung-zu-Leitung-Schutz ermöglicht den Betrieb unter rauen Wetterbedingungen und instabilen elektrischen Installationen.

Abstandsempfehlung

PTMP-Modus (max.): 10km
PTP-Modus (max.): 15km

Wireless

WLAN-Standard: IEEE 802.11 a/n/ac, iPoll 3
Radio Modus: MIMO 2x2
Radiofrequenzband: 5 GHz Modelle: 5,150 - 5,850 GHz     (FCC 5,150 - 5,250 und 5,725 - 5,850 GHz)
Sendeleistung: Bis zu 30 dBm (länderabhängig)
Kanalgröße: 5, 10, 20, 40, 80 MHz
Modulationsschemata: 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)
Datenraten: 802.11 ac @ 40 MHz: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Mbps
802.11 ac @ 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps
Fehlerkorrektur: FEC, LDPC

Antenne

Typ: Integrierte dual-polarisierte Richtpanelantenne
Gain: 20 dBi

Verdrahtet

Schnittstelle: 10/100/1000Base-T, RJ45

Physisch

Abmessungen: 216 mm (8,5''), 184 mm (7,2 ''), 80 mm (3,1'')
Gewicht: 413 g (0.91 lb)
Montage: Masthalterung im Lieferumfang enthalten

Strom

Stromversorgung: 24 VDC passives PoE (Adapter AC zu 24 VDC ist im Lieferumfang enthalten) Stromversorgung: 100 - 240 VAC
Stromverbrauch (max): 10 W

Umwelt

Betriebstemperatur: -40°C (-40 F) ~ +65°C (+149 F) Luftfeuchtigkeit     0 ~ 90 % (nicht kondensierend)

Management

Systemüberwachung: SNMP, Syslog, Web UI, WNMS
Konfiguration: WebUI, WNMS

Regelkonformität

Zertifizierung: FCC/IC/C
